Design Pattern Types — 디자인 패턴 종류와 행위 패턴

Software-Engineering –
#design-pattern#gof#behavioral#strategy#state#observer#command

디자인 패턴은 복잡성, 상세도 및 설계 중인 전체 시스템에 대한 적용 범위에 따라 분류된다. GoF 설계 패턴은 크게 행위, 구조, 생성의 세 가지로 나뉜다.

디자인 패턴 종류

  • 행위(Behavioral) 패턴: 클래스나 객체들이 상호작용하는 방법과 책임을 분산하는 방법을 정의한다. 반복적으로 사용되는 객체들의 상호작용을 결합도를 최소화하는 방법으로 패턴화한 것이다. 객체 간의 효과적인 의사소통과 책임 할당을 처리한다.
  • 구조(Structural) 패턴: 프로그램의 구조(데이터 또는 인터페이스 구조 등)를 설계하는 데 활용한다. 클래스나 객체의 합성으로 더 큰 구조를 만들어야 할 때 유용한 디자인 패턴이다.
  • 생성(Creational) 패턴: 객체의 생성과 참조 과정에 관련된 패턴이다. 객체의 생성 과정을 분리함으로써 객체가 변경되더라도 전체 시스템에 미치는 영향을 최소화하여 코드의 유연성을 높이고 유지관리를 개선한다.

GoF 설계 패턴

분류 패턴 이름
행위(Behavioral) 책임 연쇄(Chain of Responsibility), 커맨드(Command), 해석자(Interpreter), 반복자(Iterator), 중재자(Mediator), 메멘토(Memento), 옵서버(Observer), 상태(State), 전략(Strategy), 템플릿 메서드(Template Method), 비지터(Visitor)
구조(Structural) 어댑터(Adapter), 브리지(Bridge), 복합체(Composite), 데코레이터(Decorator), 퍼사드(Facade), 플라이웨이트(Flyweight), 프록시(Proxy)
생성(Creational) 팩토리 메서드(Factory Method), 추상 팩토리(Abstract Factory), 빌더(Builder), 프로토타입(Prototype), 싱글턴(Singleton)

각 분류에 속한 패턴은 다른 분류에 속한 패턴과 서로 관련성이 있다. 예를 들어 구조 패턴 “Composite”는 연산을 추가하거나 하위 클래스를 나열하는 방식으로 행위 패턴의 “Visitor”나 “Iterator” 패턴으로 확장된다.

행위 패턴

행위 패턴은 반복적으로 사용되는 객체의 상호작용을 패턴화한 것이다. 객체에 주어지는 기능 및 책임과 관련 있으며, 객체 간의 상호작용을 표현한다. 패턴은 제어 흐름에 집중하기보다 상호 연결 방식에 집중할 수 있도록 지원하며, 행위 패턴은 상속을 통해서 클래스에 존재하는 동작을 전달(배포)한다.

행위 패턴 적용 측면
책임연쇄(Chain of Responsibility) 서비스 요청을 충족하는 객체를 찾는 방법 제공
커맨드(Command) 언제 어떻게 서비스를 제공할 것인가에 대한 방법 제공
해석자(Interpreter) 언어 문법과 해석에 대한 방법 제공
반복자(Iterator) 집합 요소들의 접근에 대한 방법 제공
중재자(Mediator) 객체 간 상호작용을 단순화하는 방법 제공
메멘토(Memento) 객체 외부에 저장되는 정보를 다루는 방법 제공
옵서버(Observer) 의존 객체의 행동을 관찰하는 수단 제공
상태(State) 객체 상태를 표현하고 상태에 따라 동작하는 방법 제공
전략(Strategy) 다수의 구현 알고리즘의 선택을 지원하는 방법 제공
템플릿 메서드(Template Method) 한 알고리즘의 처리 단계를 재구성하는 방법 제공
비지터(Visitor) 클래스 변경 없이 연산을 적용하는 방법 제공

Strategy 패턴

기본 아이디어

자주 바뀌는 것이 기능(method)이라면? 메서드를 클래스로 바꾸고 <<interface>> 타입의 상속 구조를 만들어라.

예제: 포켓몬 게임

포켓몬의 종류가 자주 추가되고 삭제되며, 기술이 발전함에 따라 성능 개선을 위해 기능(공격, 패시브)이 수정되기도 하고 새로운 공격 기술이 추가된다.

일반적인 클래스 설계

모든 포켓몬이 공통으로 가지는 공격/패시브 기술은 상위 클래스의 attack()과 passive() 메서드로 놓고 하위 클래스에서 상속한다.

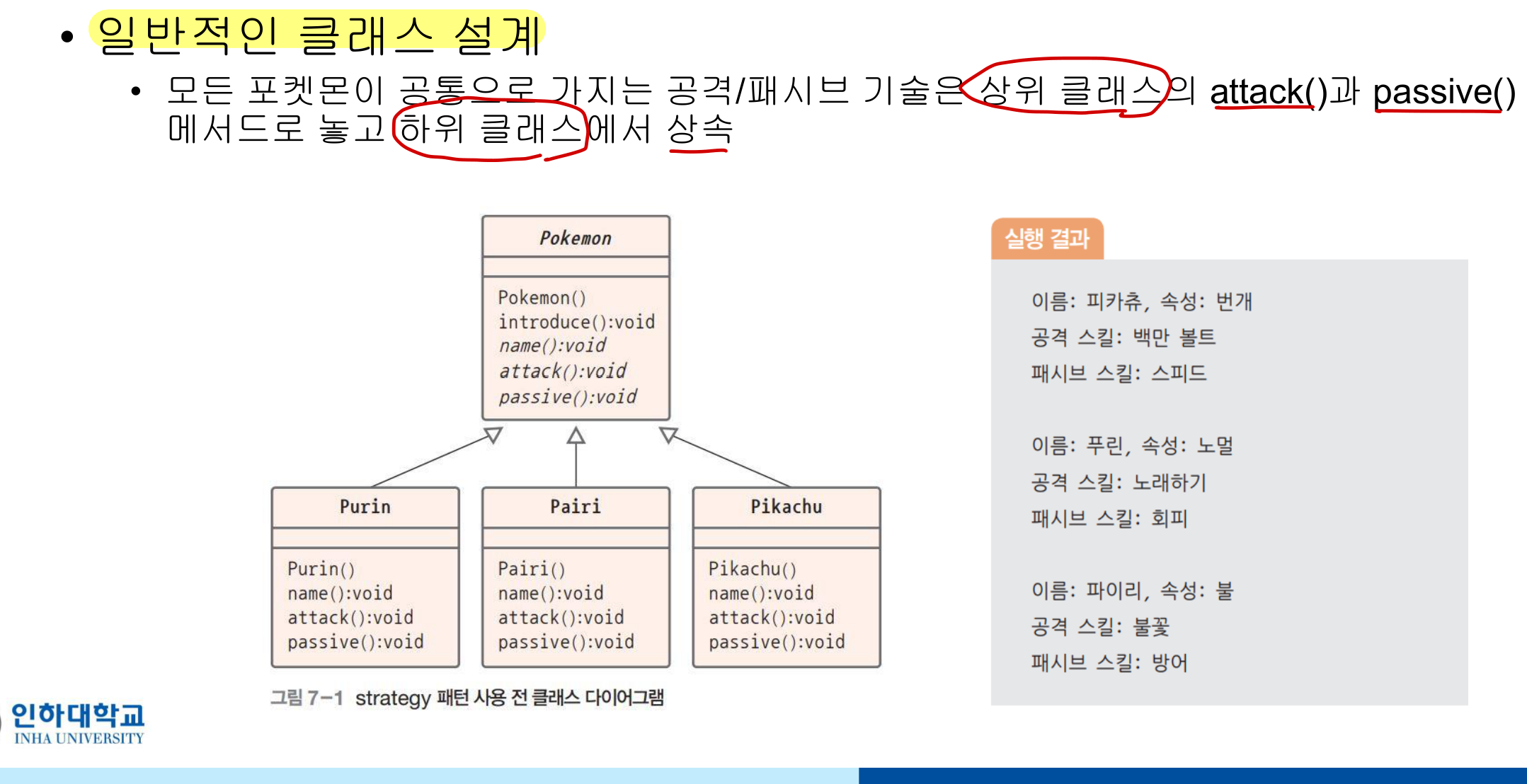

Strategy 패턴 사용 전

상위 클래스 Pokemon에 virtual 메서드를 정의하고, Purin, Pairi, Pikachu가 이를 override하여 각자의 공격/패시브를 구현한다.

문제: 기능 변화

  • 기술이 발전함에 따라 공격과 패시브 기술이 계속 교체되지만 이에 대한 해결책이 없다
  • 클래스 설계 원칙 중 OCP(개방 폐쇄 원칙)를 위반하는 것일 뿐 아니라 프로그램을 복잡하게 만든다

Strategy 패턴 적용

해결책은 자주 바뀌는 것이 무엇인지 찾아 그들을 별도의 상속 구조로 만들어 사용하는 것이다. 자주 바뀌는 것이 attack()과 passive()이기 때문에 이들을 클래스로 만들고 상속 구조로 설계한다.

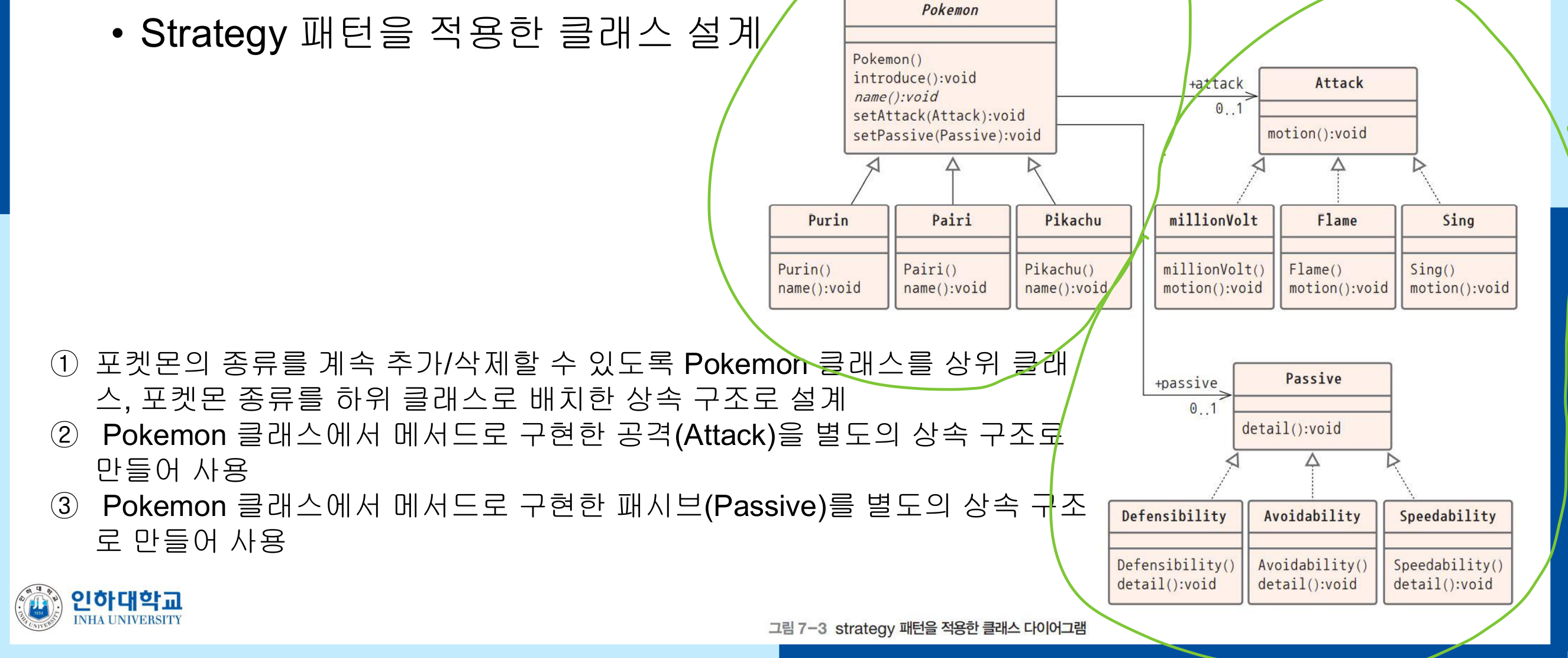

Strategy 패턴 적용 후

  1. 포켓몬의 종류를 계속 추가/삭제할 수 있도록 Pokemon 클래스를 상위 클래스, 포켓몬 종류를 하위 클래스로 배치한 상속 구조로 설계
  2. Pokemon 클래스에서 메서드로 구현한 공격(Attack)을 별도의 상속 구조로 만들어 사용
  3. Pokemon 클래스에서 메서드로 구현한 패시브(Passive)를 별도의 상속 구조로 만들어 사용

Pokemon 클래스는 Attack*과 Passive* 포인터를 가지며, setAttack()과 setPassive() 메서드로 런타임에 전략을 교체할 수 있다. 추가되는 공격 기술을 하위 클래스에 계속 추가할 수 있다.

Strategy 패턴 정리

  • Strategy 패턴은 기능(메서드, 전략)이 자주 바뀌기 때문에 이들을 별도로 구성하고 내부에서 변화하도록 한다
  • 메서드(전략)마다 각각의 클래스로 먼저 바꾸고 이를 <<interface>> 타입의 상속 구조로 만들어 구현한다

State 패턴

State 패턴은 객체 상태를 표현하고 상태에 따라 동작하는 방법을 제공한다. 객체의 내부 상태가 변경될 때 해당 객체가 그의 행동을 변경할 수 있도록 하는 패턴이다. Strategy 패턴과 구조가 유사하지만, 목적이 다르다:

  • Strategy: 알고리즘(전략)을 런타임에 교체
  • State: 객체의 상태에 따라 동작을 변경
