ARP, ICMP, and MPLS — 링크 계층 주소 해석과 IP 보조 프로토콜

IP 데이터그램이 실제로 케이블 위를 흐르려면 링크 계층의 도움이 필요하다. 다음 홉의 MAC 주소를 알아내는 ARP, 전달 중 생긴 문제를 되돌려 알리는 ICMP, 그리고 라벨로 빠르게 스위칭하는 MPLS를 차례로 본다.

MAC 주소

인터페이스에는 두 종류의 주소가 붙는다.

MAC(또는 LAN, physical, Ethernet) 주소는 같은 서브넷 안에서 한 인터페이스의 프레임을 물리적으로 연결된 다른 인터페이스로 옮기는 데 로컬로 쓰인다. 48비트 주소는 보통 NIC의 ROM에 각인되지만 소프트웨어로 설정 가능한 경우도 있다.

MAC 주소 할당은 IEEE가 관리한다. 제조사가 MAC 주소 공간의 일부를 사서 유일성을 보장받는다. 비유하면 MAC 주소는 주민등록번호, IP 주소는 우편 주소다. MAC은 평면(flat) 주소라 이식성(portability)이 있다 — 인터페이스를 다른 LAN으로 옮겨도 그대로다. 반면 IP 주소는 노드가 붙은 IP 서브넷에 의존하므로 이식되지 않는다.

ARP

IP 주소는 TCP와 IP 모듈에게만 의미가 있다. 데이터 링크는 자기만의 주소 체계(예: 이더넷의 48비트 MAC)를 갖는다. 그래서 IP가 다음 홉을 정하면, 그 다음 홉의 링크 계층 주소를 알아내야 한다.

여기서 핵심은 알아내야 하는 것이 IP 데이터그램의 목적지 주소가 아니라는 점이다. 호스트 A가 멀리 있는 호스트 C로 보낼 때, A가 알아야 할 건 첫 홉 라우터 B의 MAC 주소이지 C의 MAC 주소가 아니다.

ARP(Address Resolution Protocol, RFC 826)는 IP 주소와 데이터 링크가 쓰는 주소 사이의 동적(dynamic) 매핑을 제공한다. 여기서 동적이란 사람의 개입 없이 자동으로 주소를 변환한다는 뜻이다. ARP는 각 네트워크 인터페이스가 하드웨어 주소(physical address)를 가진다고 가정하며, 정상 형태로는 브로드캐스트 네트워크에서만 동작한다. 점대점(point-to-point) 링크는 ARP를 쓰지 않는다. (역방향 매핑용 RARP(RFC 903)는 거의 쓰이지 않는다.)

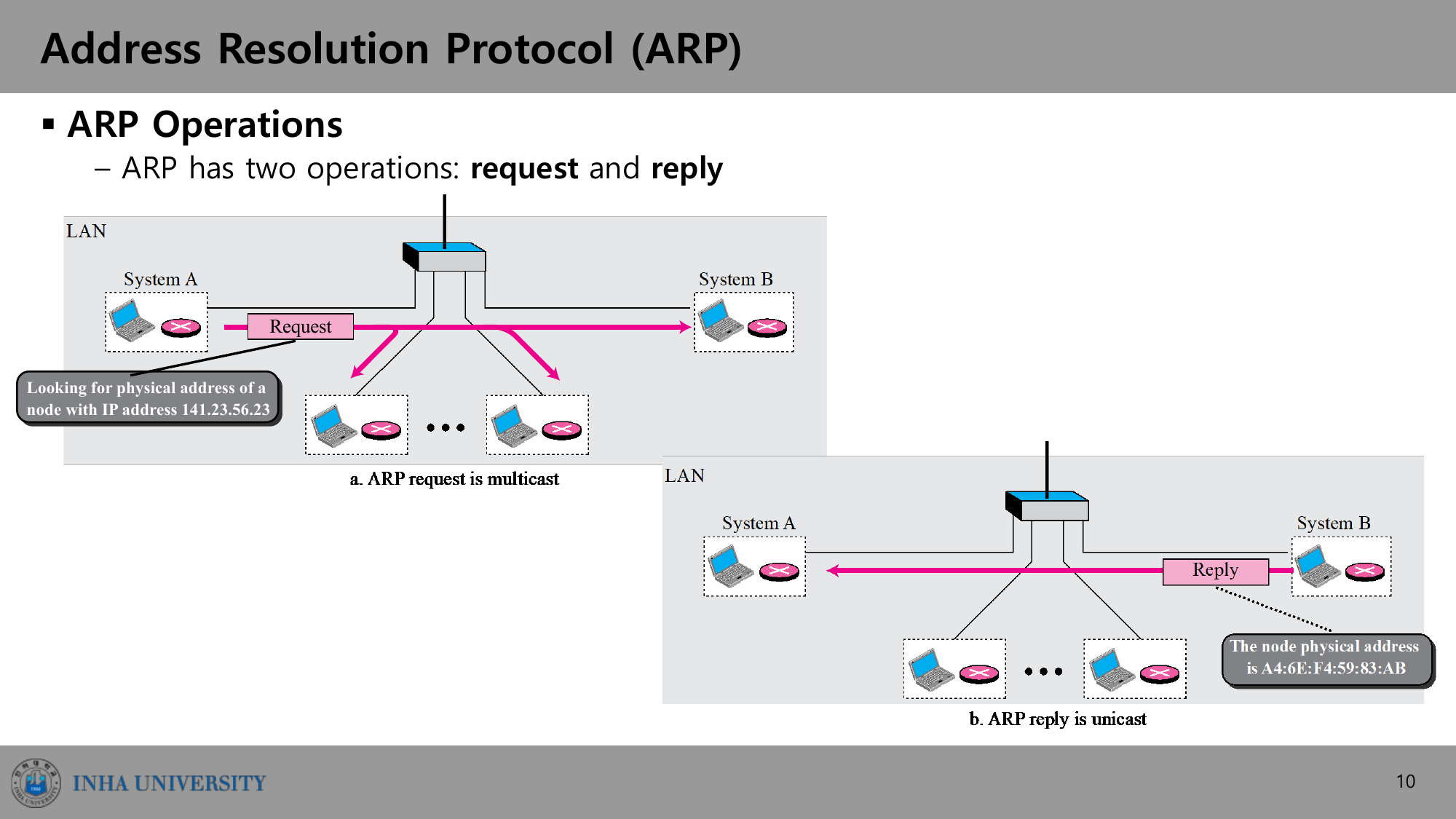

ARP의 두 동작: request와 reply

ARP에는 request와 reply 두 동작이 있다.

• ARP request: “IP 주소 141.23.56.23을 쓰는 노드의 물리 주소를 찾는다”를 브로드캐스트(멀티캐스트)로 LAN 전체에 뿌린다
• ARP reply: 해당 IP를 가진 노드만 자기 MAC 주소를 담아 유니캐스트로 답한다

요청은 모두에게, 응답은 요청자에게만 가는 비대칭 구조다.

ARP 캐시(ARP 테이블)

매번 브로드캐스트하면 낭비다. 그래서 각 호스트와 라우터는 ARP 캐시(ARP table)를 둔다. 주소 변환을 쓰는 각 인터페이스에 대해 최근의 <IP 주소, MAC 주소, TTL> 매핑을 보관한다.

Linux% arp -a
printer.home (10.0.0.4) at 00:0A:95:87:38:6A [ether] on eth1
gw.home (10.0.0.1) at 00:0D:66:4F:60:00 [ether] on eth1

캐시 항목의 정상 만료 시간은 생성 후 20분이다(RFC 1122). arp -a 명령으로 전체 항목을 볼 수 있다(Linux, Windows 공통).

A가 같은 LAN의 B에게 데이터그램을 보내는데 B의 MAC을 모르는 경우의 흐름은 이렇다.

1. A가 B의 IP를 담은 ARP query를 브로드캐스트한다 (목적지 MAC = FF-FF-FF-FF-FF-FF). LAN의 모든 노드가 받는다
2. B만 자기 MAC을 담아 A에게 ARP response를 보낸다 (B의 MAC을 알려줌)
3. A가 응답을 받아 B 항목을 자기 ARP 테이블에 추가한다 (TTL과 함께)

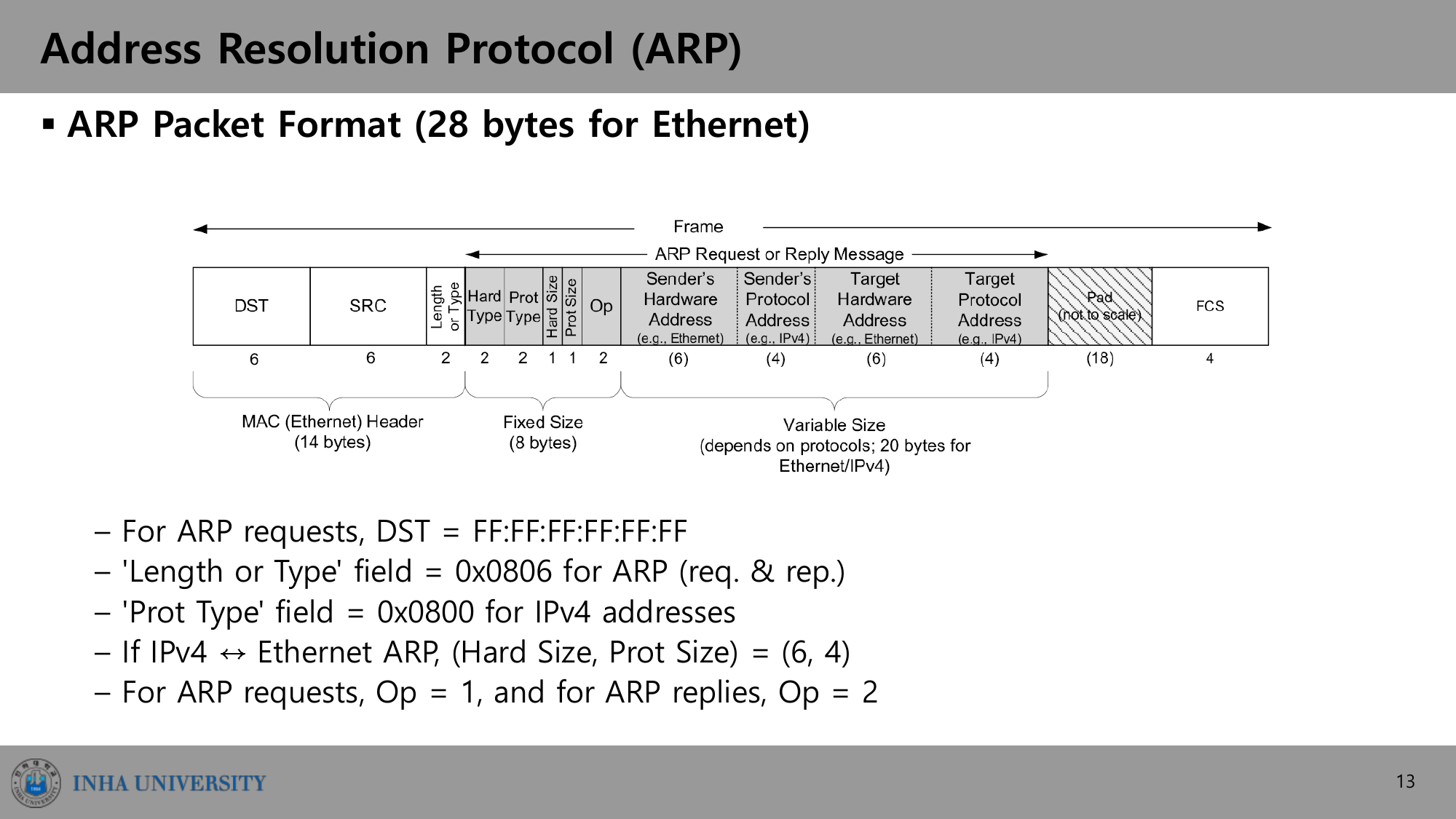

ARP 패킷 포맷

이더넷 ARP 메시지는 14바이트 MAC 헤더 뒤에 붙는다. 주요 필드는 다음과 같다.

• ARP request의 목적지 MAC(DST) = FF:FF:FF:FF:FF:FF
• ‘Length or Type’ 필드 = 0x0806 (ARP, request·reply 공통)
• ‘Prot Type’ 필드 = 0x0800 (IPv4 주소)
• IPv4 ↔ Ethernet ARP면 (Hard Size, Prot Size) = $(6, 4)$
• Op 필드: ARP request면 1, ARP reply면 2

존재하지 않는 호스트로 보내면 ARP request만 반복되고 응답이 없다. 그동안 ARP 캐시에는 <incomplete>로 남는다.

Linux% arp -a
? (10.0.0.99) at <incomplete> on eth0

ARP 캐시 타임아웃과 Soft State

각 항목에는 타임아웃이 걸린다. 대부분의 구현은 완성된 항목은 20분, 미완성 항목은 3분을 쓴다. 보통 항목이 사용될 때마다 20분 타임아웃을 다시 시작한다(RFC 1122는 사용 중이어도 타임아웃이 발생해야 한다고 하지만, 많은 구현이 따르지 않는다).

ARP 캐시 타임아웃은 soft state의 예다. soft state는 타임아웃 전에 갱신(refresh)되지 않으면 폐기되는 정보를 말한다. 주기적으로 갱신하지 않으면 사라지는 상태라는 점이 핵심이다.

Proxy ARP, Gratuitous ARP, ACD

ARP에는 몇 가지 변형이 있다.

Proxy ARP(RFC 1027): 어떤 시스템(보통 특수 설정된 라우터)이 다른 호스트를 대신해 ARP request에 응답하게 한다. 요청자는 응답한 시스템이 목적지인 줄 알지만 실제 목적지는 다른 곳(또는 없을 수도)에 있다. LAN 경계 보안을 깨므로 가능하면 피한다. promiscuous ARP 또는 ARP hack이라고도 불린다.

Gratuitous ARP(GARP): 호스트가 자기 자신의 주소를 찾는 ARP request를 보내는 것이다. 보통 인터페이스가 부팅 시 “up”될 때 한다. 목적은 두 가지다 — IP 주소 중복 탐지, 그리고 다른 호스트들이 ARP 캐시 항목을 갱신하게 하는 것(리부트로 MAC이 바뀐 경우 유용). Linux-HA에서는 백업 서버가 GARP로 죽은 서버를 넘겨받는다.

Linux# tcpdump -e -n arp
1 0.0  0:0:c0:6f:2d:40 ff:ff:ff:ff:ff:ff arp 60:
        arp who-has 10.0.0.56 tell 10.0.0.56

IPv4 Address Conflict Detection(ACD, RFC 5227): ARP probe와 ARP announcement 패킷을 정의한다. ARP probe는 Sender’s Protocol(IP) Address 필드를 0으로 설정한 ARP request로, 캐시 오염을 막는다. “Up”일 때 무작위 지연 알고리즘으로 probe 3개를 보내고(동시 전원 인가 혼잡 방지), 충돌이 없으면 2초 간격으로 announcement 2개를 보내 기존 캐시 매핑을 갱신한다.

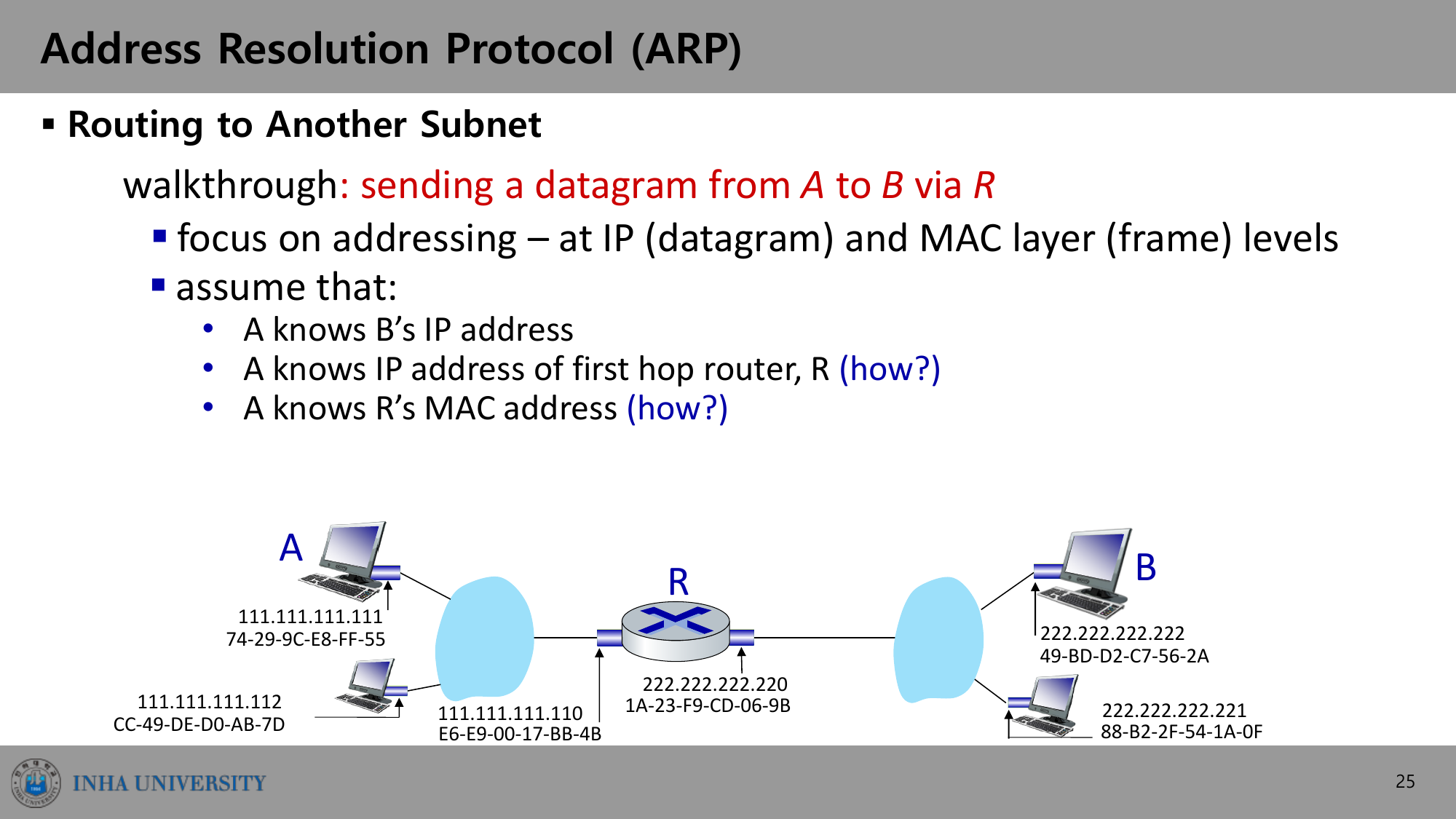

다른 서브넷으로 라우팅

ARP가 어떻게 실제 전달에 쓰이는지, A가 라우터 R을 거쳐 다른 서브넷의 B로 보내는 과정을 본다.

전제: A는 B의 IP 주소를 알고, 첫 홉 라우터 R의 IP 주소를 알고(어떻게? — DHCP나 설정), R의 MAC 주소도 안다(어떻게? — ARP). 주소 지정을 IP(데이터그램)와 MAC(프레임) 두 계층에서 따라가면 이렇다.

1. A가 IP 데이터그램을 만든다 — IP src = A, IP dest = B
2. A가 이 데이터그램을 담은 링크 계층 프레임을 만든다 — 프레임의 목적지 MAC = R의 MAC. R로 프레임 전송
3. R이 프레임을 받아 데이터그램을 꺼내 IP로 올린다
4. R이 나갈 인터페이스를 정하고, A→B 데이터그램을 다시 링크 계층으로 내린다. 이번엔 프레임 목적지 MAC = B의 MAC. 프레임 전송
5. B가 프레임을 받아 데이터그램을 꺼내 IP로 올린다

핵심은 IP 주소(src=A, dest=B)는 끝까지 변하지 않지만, MAC 주소는 매 홉마다 바뀐다는 점이다. IP는 최종 목적지를, MAC은 바로 다음 홉을 가리킨다.

ICMP

IP는 데이터그램을 전달하다 문제가 생겨도 송신자에게 알리지 않는다. 이 빈틈을 메우는 게 ICMP(Internet Control Message Protocol)다. 호스트와 라우터가 네트워크 수준 정보를 주고받는 데 쓴다.

• 오류 보고: 도달 불가능한 호스트, 네트워크, 포트, 프로토콜
• echo request/reply: ping이 사용

ICMP는 IP “위”의 네트워크 계층 프로토콜이지만, ICMP 메시지 자체는 IP 데이터그램에 담겨 운반된다. ICMP 메시지는 type, code, 그리고 오류를 일으킨 IP 데이터그램의 첫 8바이트로 구성된다.

ICMP 메시지 포맷과 오류 데이터 필드

ICMP 일반 메시지 포맷은 Type(8비트) + Code(8비트) + Checksum(16비트) + Rest of header + Data section이다.

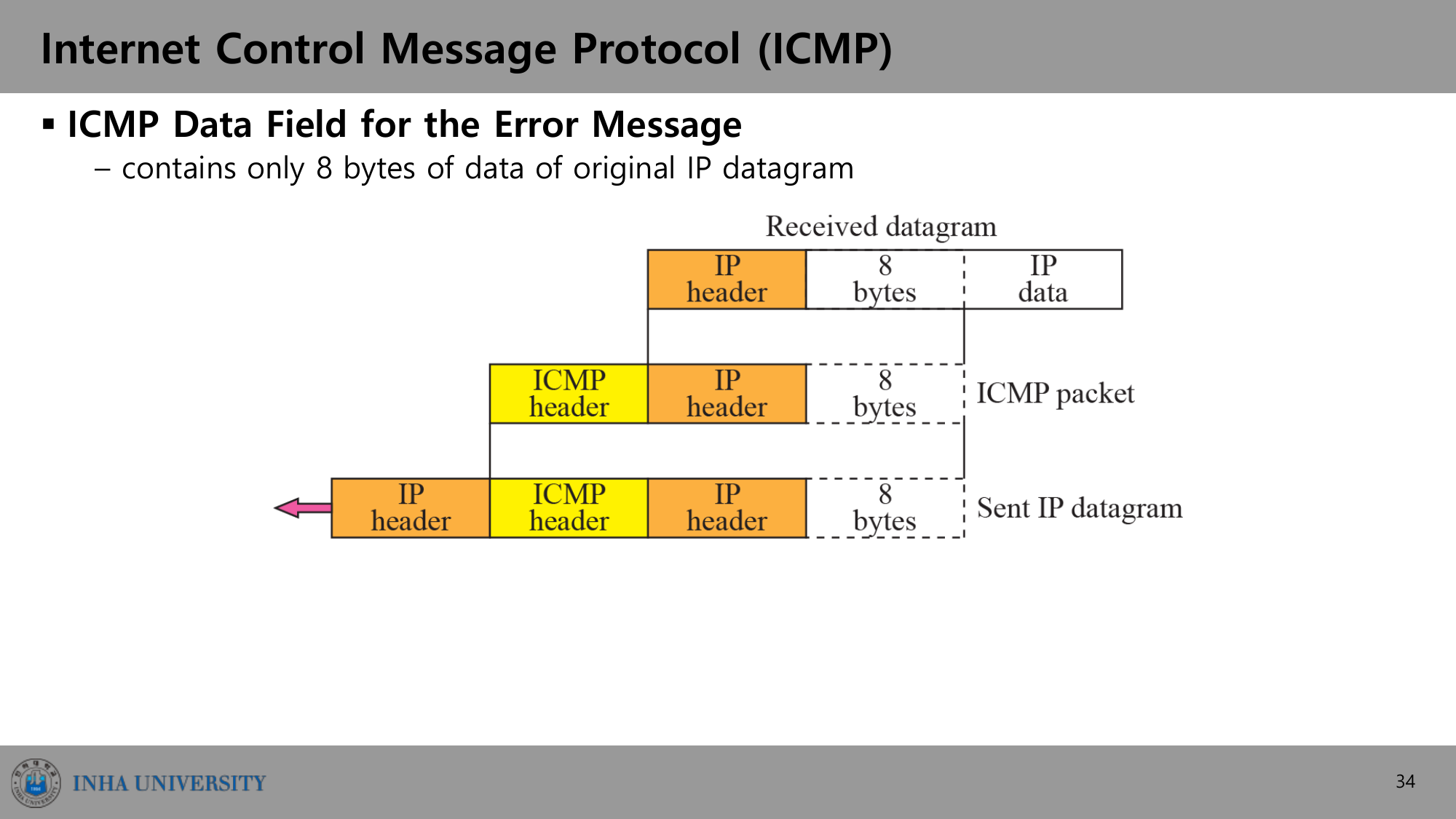

오류 메시지의 데이터 필드에는 원본 IP 데이터그램의 IP 헤더 + 데이터 첫 8바이트만 담긴다. 받은 데이터그램(IP 헤더 + 8바이트 + 나머지)에서 앞부분만 떼어 ICMP 헤더를 붙이고, 다시 IP 헤더로 감싸 송신측에 돌려보낸다. 첫 8바이트면 상위 계층(TCP/UDP)의 포트 번호까지 들어 있어 어떤 연결의 문제인지 송신측이 식별할 수 있다.

주요 ICMP 메시지 타입

E는 오류 메시지, I는 질의/정보 메시지다.

Echo request/reply (Type 8/0): 호스트나 라우터가 echo request를 보내면, 받은 쪽이 echo reply로 답한다. 호스트의 도달 가능성을 테스트하며, 보통 ping 명령으로 호출한다. Identifier와 Sequence number 필드로 요청-응답을 짝짓는다.

Destination Unreachable (Type 3): code로 세분된다.

Redirect (Type 5): 라우터가 같은 로컬 네트워크의 호스트에게 더 나은 대체 라우터를 알린다. 호스트 A가 R1으로 보낸 패킷을 R1이 R2로 보내야 한다고 판단하면, R1은 패킷을 R2로 전달하면서 A에게 redirect 메시지(RM)를 보내 다음부터 R2로 직접 보내게 한다.

Time Exceeded (Type 11): code 0은 라우터가 TTL이 0이 됐음을 알릴 때만, code 1은 목적지 호스트가 정해진 시간 안에 모든 단편을 받지 못했음을 알릴 때만 쓴다.

Parameter Problem (Type 12): 라우터나 목적지 호스트가 만든다. Pointer(바이트 오프셋)가 문제가 시작된 필드를 가리킨다.

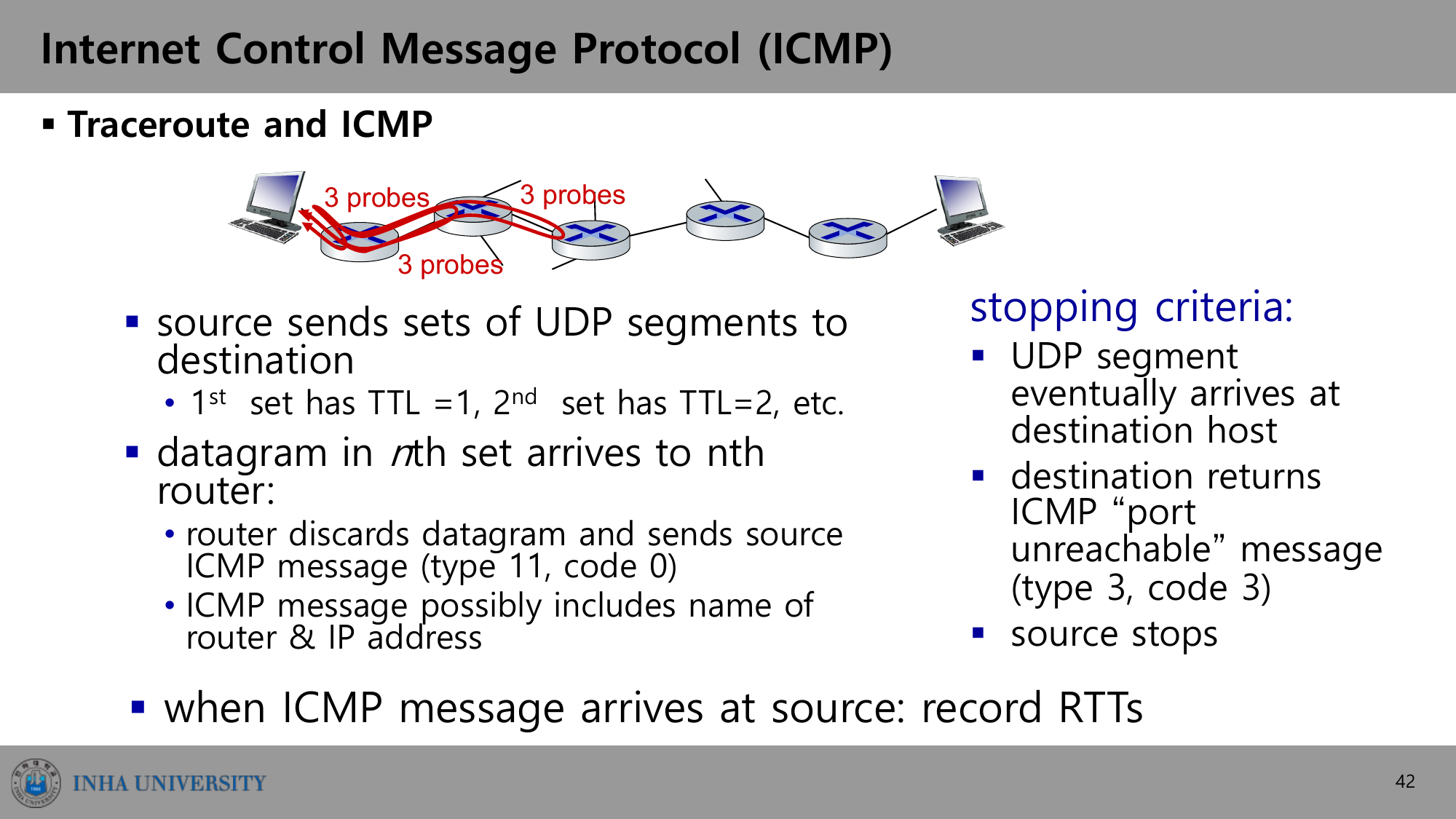

Traceroute

traceroute는 ICMP와 TTL을 영리하게 조합해 경로상의 라우터들을 알아낸다.

1. 출발지가 목적지로 UDP 세그먼트 묶음을 보낸다 — 1번째 묶음은 TTL=1, 2번째는 TTL=2, … 이런 식으로 늘린다
2. $n$번째 묶음의 데이터그램이 $n$번째 라우터에 도달하면, 그 라우터는 TTL이 0이 됐으므로 데이터그램을 폐기하고 출발지로 ICMP 메시지(Type 11, Code 0)를 보낸다. 이 메시지에 라우터 이름과 IP가 담긴다
3. ICMP가 출발지에 도착하면 RTT를 기록한다

멈추는 조건: UDP 세그먼트가 마침내 목적지 호스트에 도달하면, 목적지는 (열려 있지 않은 포트라서) ICMP “port unreachable”(Type 3, Code 3)을 돌려준다. 이걸 받으면 출발지가 멈춘다. 각 홉마다 보통 probe 3개를 보내 RTT를 3번 측정한다.

MPLS

시간 관계상 MPLS는 시험범위가 아니다. 개념만 짚는다.

MPLS(Multiprotocol Label Switching)의 목표는 MPLS 지원 라우터들 사이에서 고정 길이 라벨(label)로 고속 IP 전달을 하는 것이다. 기존 IP는 목적지 주소의 최장 프리픽스 매칭(longest prefix matching)으로 전달하는데, 이는 가변 길이 비교라 느리다. 고정 길이 식별자를 쓰면 조회가 빨라진다. 가상 회선(Virtual Circuit) 방식에서 아이디어를 빌렸지만, IP 데이터그램은 여전히 IP 주소를 그대로 유지한다.

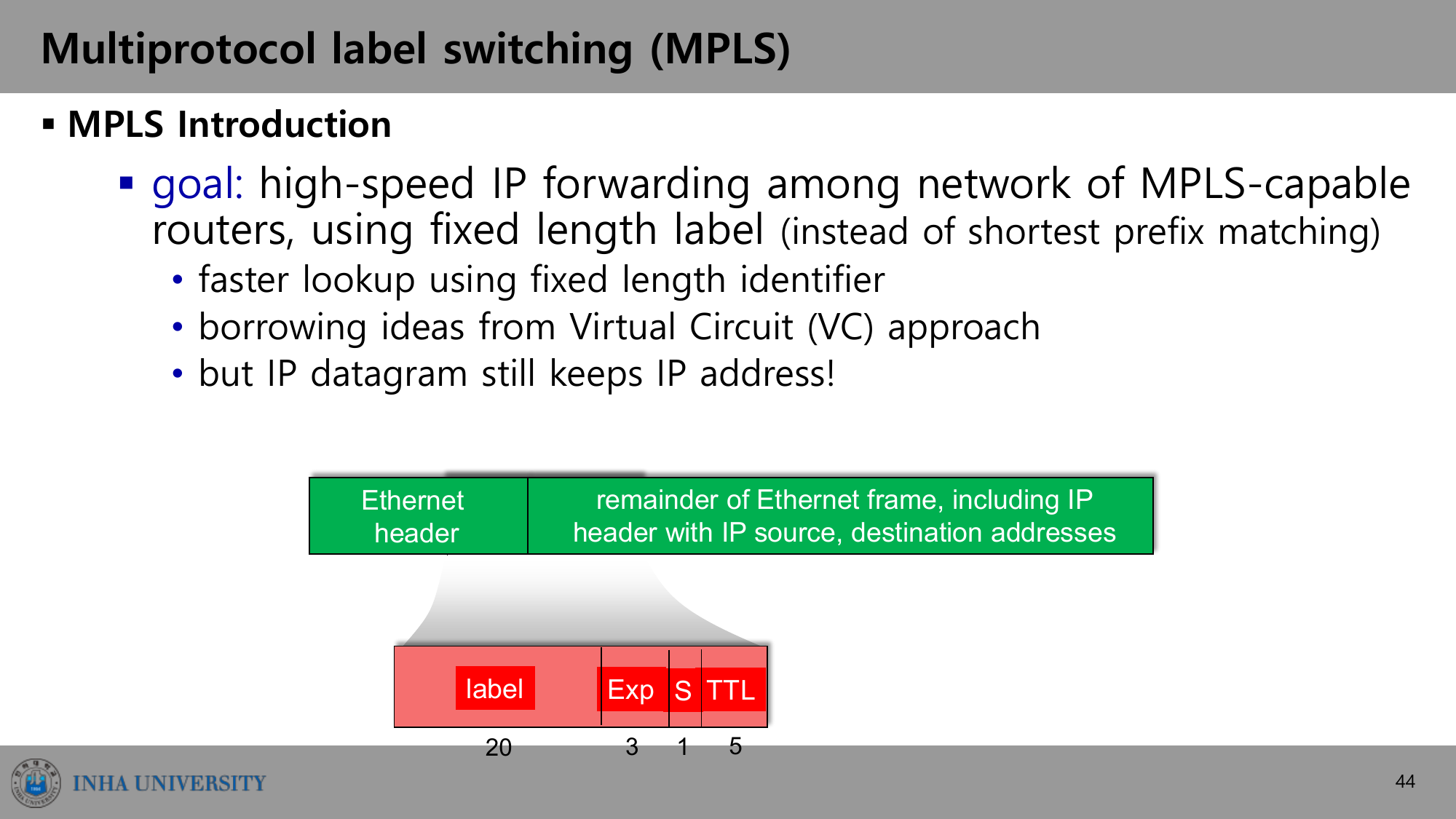

라벨은 이더넷 헤더와 IP 헤더 사이에 끼워진다. label(20비트), Exp(3비트), S(1비트), TTL(8비트)로 구성된다.

MPLS 지원 라우터는 label-switched router라고도 한다. IP 주소를 보지 않고 라벨 값만으로 나갈 인터페이스를 정한다. MPLS 포워딩 테이블은 IP 포워딩 테이블과 별개다.

유연성이 장점이다. MPLS 전달 결정은 IP와 다를 수 있다 — 목적지뿐 아니라 출발지 주소까지 써서 같은 목적지로 가는 흐름을 다르게 라우팅할 수 있고(트래픽 엔지니어링), 링크 장애 시 미리 계산해 둔 백업 경로로 빠르게 우회(fast reroute)할 수 있다.

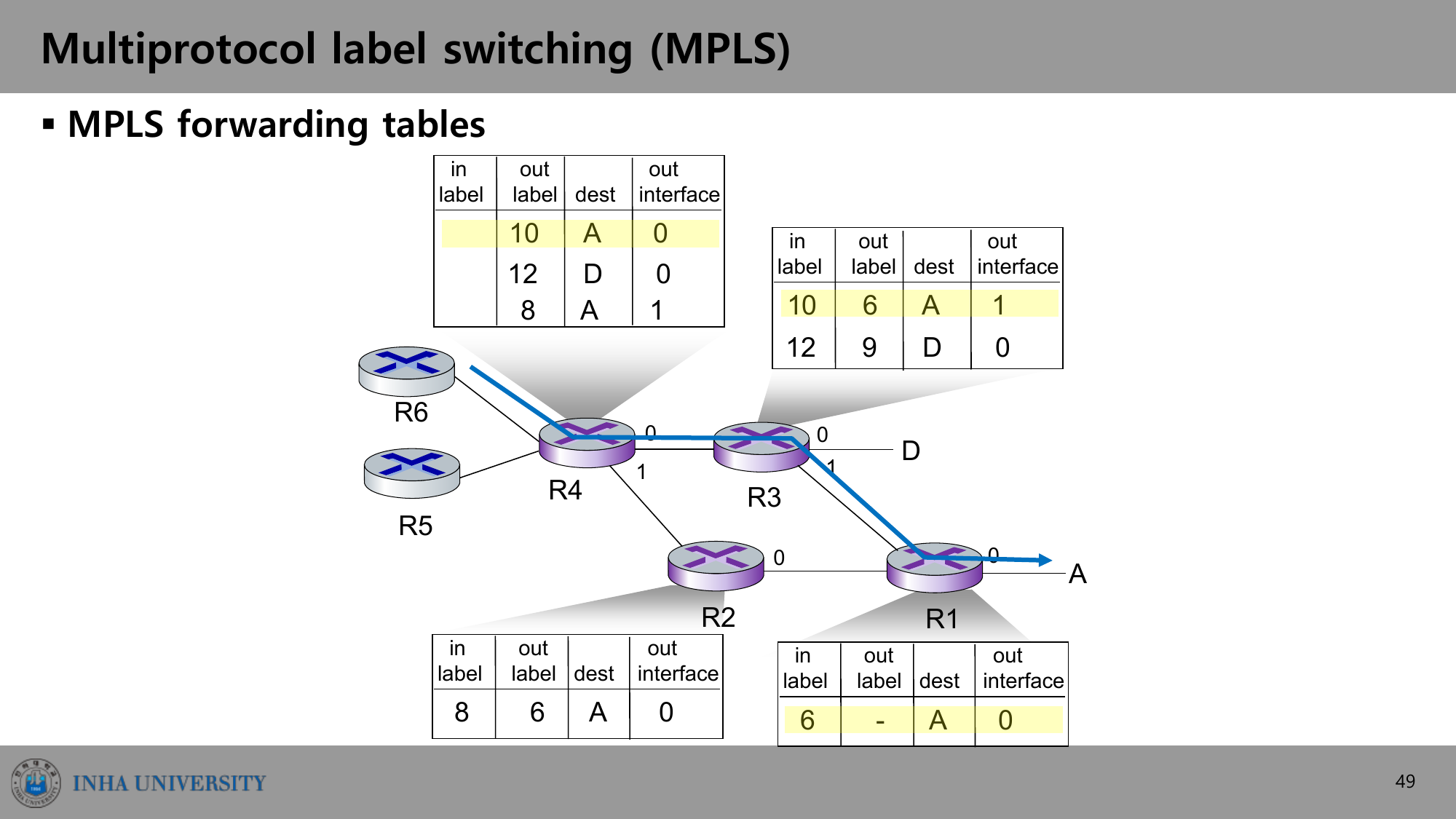

각 MPLS 라우터는 (in label, out label, dest, out interface) 테이블을 갖는다. 들어온 라벨을 보고 나갈 라벨로 바꿔 달면서(label swapping) 지정된 인터페이스로 내보낸다. 진입 라우터는 OSPF·IS-IS 링크 상태 플러딩을 확장해 MPLS 정보(링크 대역폭, 예약된 대역폭 등)를 나르고, RSVP-TE 시그널링으로 하류 라우터들의 MPLS 전달을 설정한다.

VLAN (Optional)

LAN이 커지고 사용자가 접속 위치를 바꾸면 문제가 생긴다. 단일 브로드캐스트 도메인에서는 모든 L2 브로드캐스트 트래픽(ARP, DHCP, 알 수 없는 MAC)이 LAN 전체를 가로질러야 한다. 확장성, 효율, 보안, 프라이버시가 나빠진다. 관리 문제도 있다 — CS 부서 사용자가 EE 부서로 자리를 옮기면 물리적으로는 EE 스위치에 붙지만 논리적으로는 CS에 남고 싶을 수 있다.

VLAN(Virtual Local Area Network)은 VLAN 기능을 지원하는 스위치를 설정해 하나의 물리 LAN 인프라 위에 여러 논리 LAN을 정의한다.

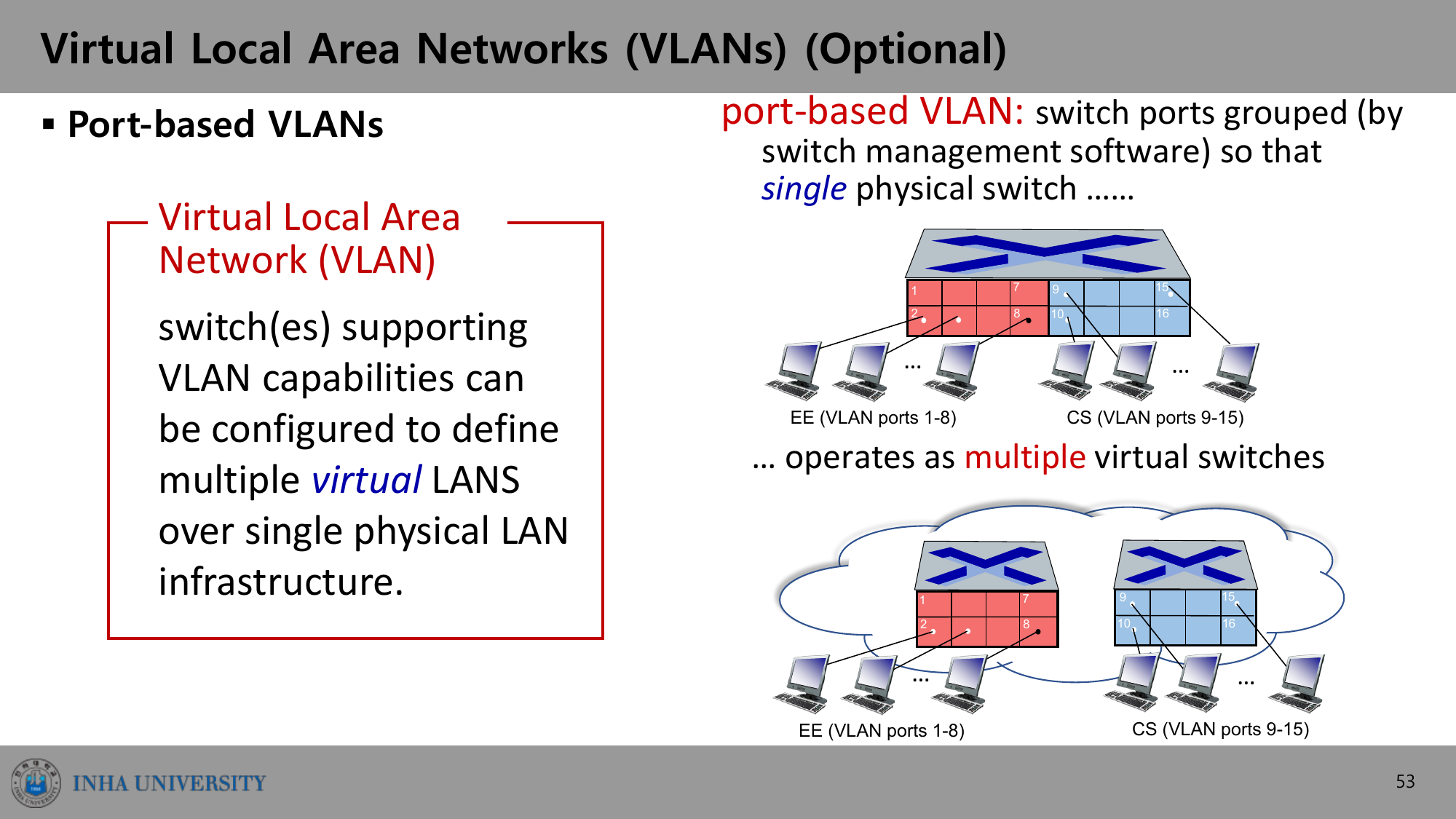

Port-based VLAN은 스위치 포트를 그룹으로 묶어, 하나의 물리 스위치가 여러 개의 가상 스위치처럼 동작하게 한다. 예를 들어 포트 1~8은 EE VLAN, 9~15는 CS VLAN으로 묶는다.

• 트래픽 격리: 포트 1~8을 오가는 프레임은 포트 1~8에만 도달한다. 스위치 포트 대신 단말의 MAC 주소로 VLAN을 정의할 수도 있다
• 동적 멤버십: 포트를 VLAN 사이에서 동적으로 재배정할 수 있다
• VLAN 간 전달: 별개의 스위치들처럼 라우팅을 통해 이뤄진다 (실무에선 스위치+라우터 결합 제품을 판매)

여러 스위치에 걸친 VLAN과 802.1Q

VLAN이 여러 물리 스위치에 걸치면 trunk port가 스위치 사이에서 VLAN 프레임을 나른다. 그런데 스위치 사이를 오가는 프레임은 평범한 802.1 프레임일 수 없다 — 어느 VLAN 소속인지(VLAN ID)를 실어야 하기 때문이다. 802.1q 프로토콜이 trunk port 사이 프레임에 헤더 필드를 추가·제거한다.

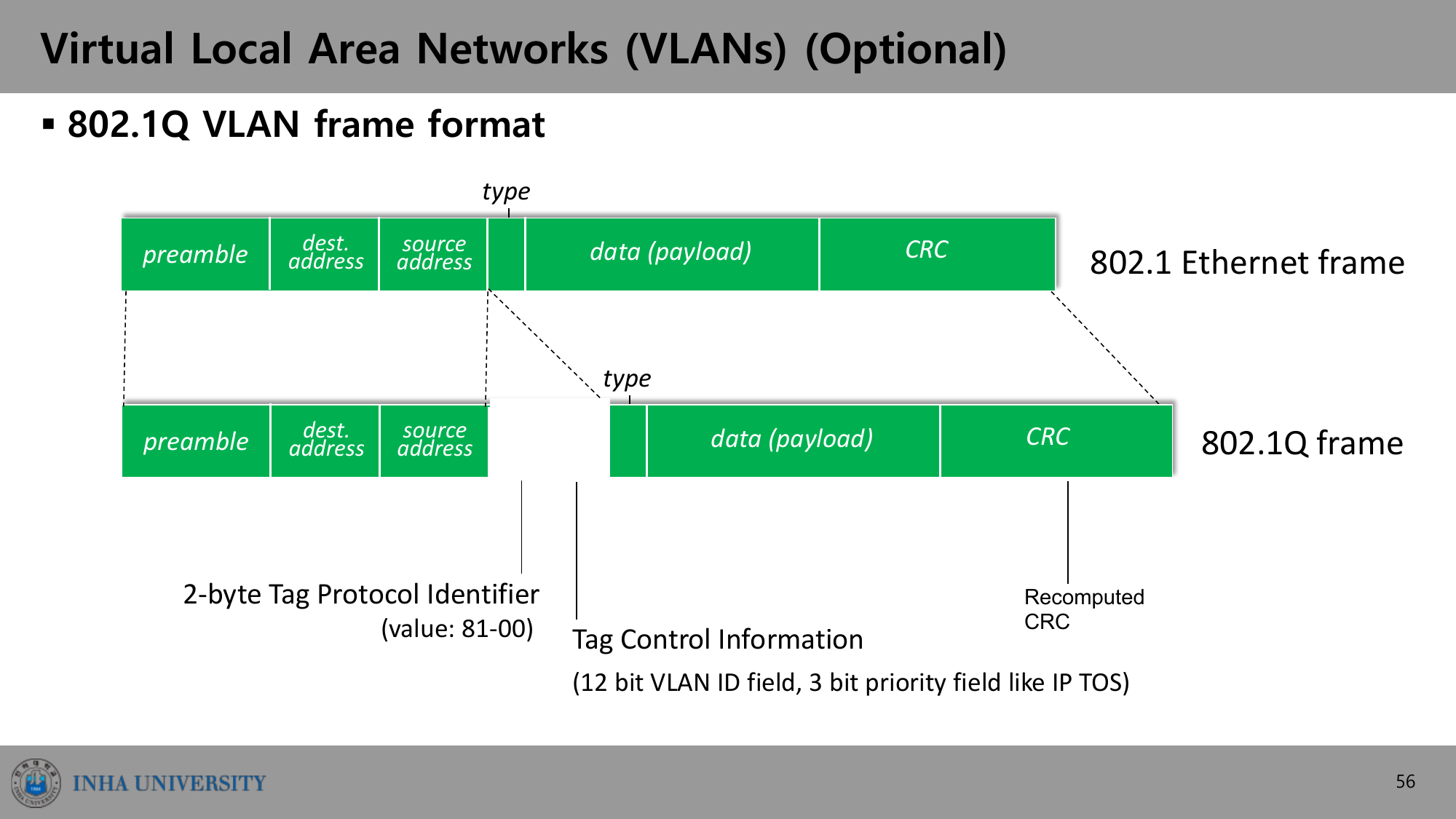

802.1Q 프레임은 기존 802.1 이더넷 프레임의 source address 뒤에 4바이트를 끼운다.

• 2바이트 Tag Protocol Identifier (값 81-00)
• Tag Control Information: 12비트 VLAN ID 필드 + 3비트 우선순위 필드(IP TOS와 유사)

태그가 끼워지므로 CRC도 다시 계산한다.

EVPN(Ethernet VPN, 일명 VXLAN)은 한 걸음 더 나간다. 서로 떨어진 데이터센터의 L2 이더넷 스위치를 IP를 언더레이(underlay)로 삼아 논리적으로 연결한다. 이더넷 프레임을 IP 데이터그램 안에 담아 사이트 사이로 나르는 터널링으로, L3 네트워크 위에 L2 네트워크를 오버레이해 L2 네트워크를 “늘린다”(RFC 7348).
