TCP Sliding Window — 흐름 제어와 오류 제어

신뢰적인 데이터 전달을 위해 TCP는 자체적인 ARQ(Automatic Repeat reQuest)를 갖춰야 한다. 하부 데이터 링크 계층(예: IEEE 802.11)이 자체 ARQ를 가지더라도 인터넷 전체 구간의 신뢰성은 보장되지 않기 때문이다. TCP는 바이트 기반 슬라이딩 윈도우(byte-oriented sliding window)로 흐름 제어와 오류 제어를 통합 처리한다.

ARQ 기본 방식

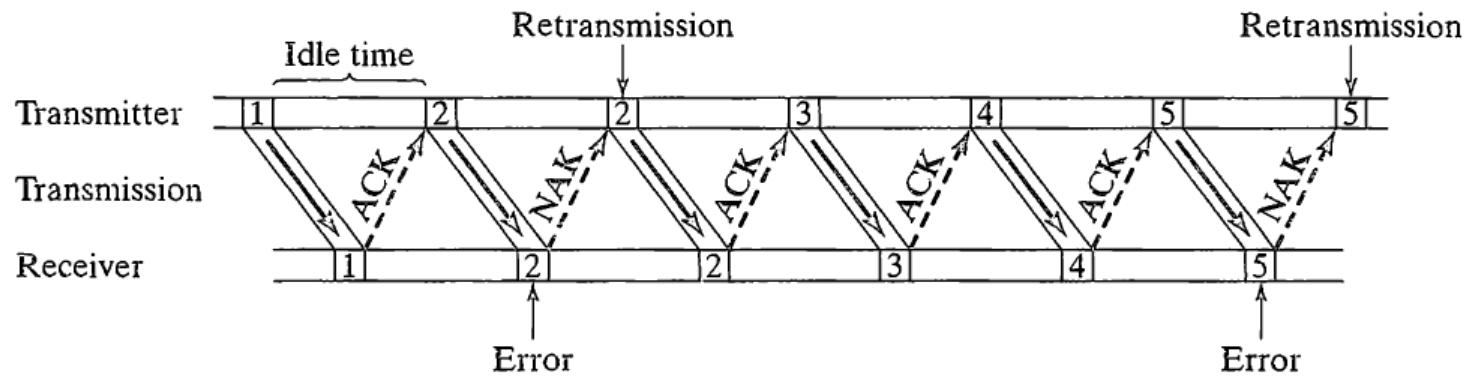

Stop-and-Wait ARQ

송신자가 세그먼트 하나를 보내고 그에 대한 ACK/NAK이 올 때까지 대기하는 방식이다. 검증된 구현으로 alternating bit protocol(ABP)가 있다.

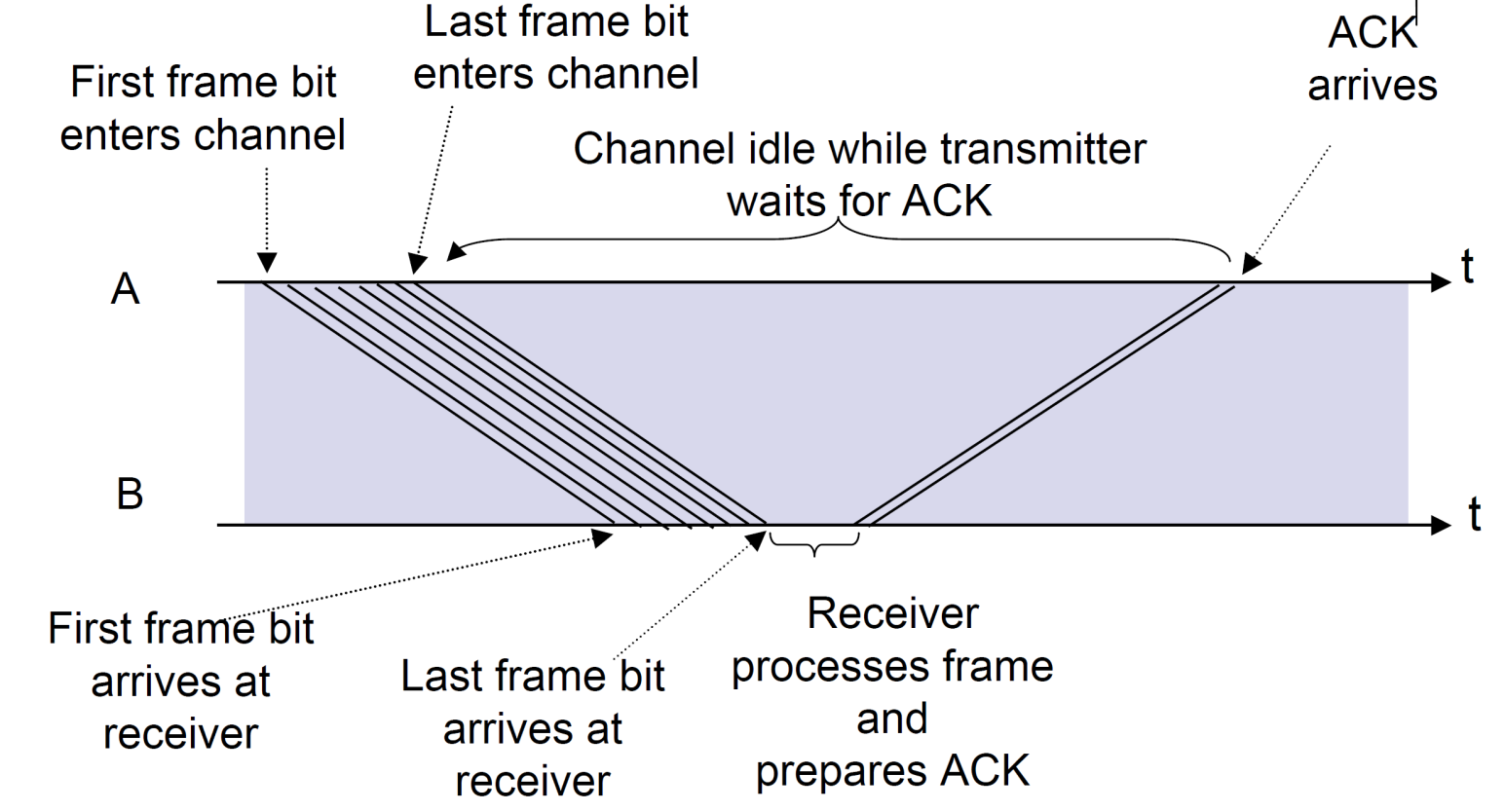

구조는 단순하지만 ACK를 기다리는 동안 채널이 유휴 상태가 된다. 프레임 전송 시간 대비 ACK 도착 시간이 길면 효율이 크게 떨어진다.

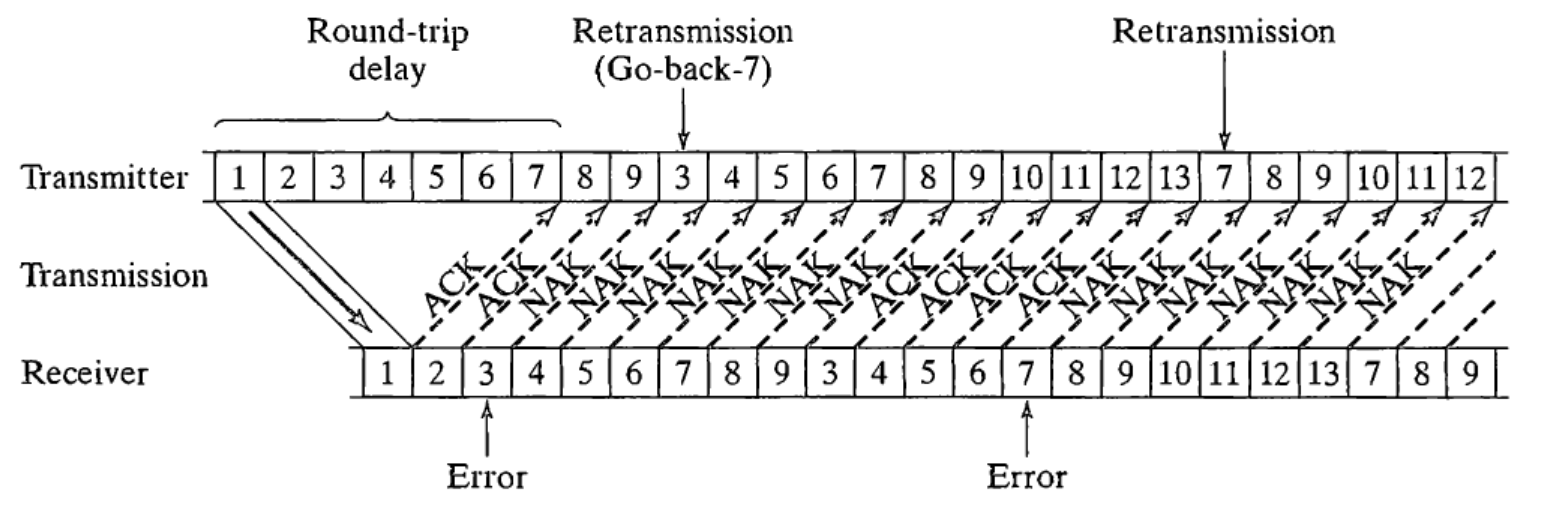

Go-back-N ARQ

ACK 없이 최대 $N$개의 패킷을 연속 전송한다(파이프라인 방식). NAK이 수신되면 해당 패킷부터 그 이후 전송된 모든 패킷을 재전송한다.

$N$은 RTT(Round-Trip Time) 동안의 in-flight 패킷 수이며, 대역폭-지연 곱(Bandwidth-Delay Product, BDP)과 직접 연관된다.

\[N \approx \text{Bandwidth} \times \text{RTT}\]

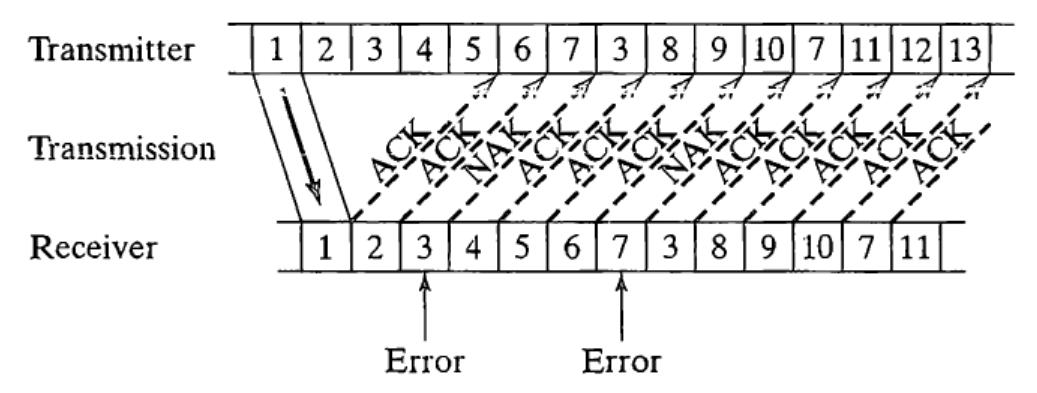

Selective-Repeat ARQ

윈도우 $N$개 패킷을 전송하되, ACK가 오면 윈도우를 이동시키고 다음 패킷을 보낸다. “번호가 매겨진” NAK이 오면 해당 패킷만 선택적으로 재전송한다.

가장 효율적이지만 구현이 복잡하고 모든 세그먼트마다 시퀀스 번호가 필요하다.

기존 ARQ 이론을 TCP에 적용할 때의 한계

위 모델들은 다음을 가정한다.

1. 오류만 발생한다고 가정 — 패킷 손실, 지연 도착, 중복, 폐기는 고려하지 않는다
2. TCP는 NAK을 사용하지 않는다 — ACK만 사용한다
3. ACK/NAK도 오류 없이 도착한다고 가정 — 실제로는 ACK도 손실/오류 발생 가능

실제 인터넷에서 패킷은 damaged, delayed (out-of-order), duplicated, discarded(lost) 될 수 있다. TCP는 이를 모두 처리해야 한다.

---

TCP Sliding Window

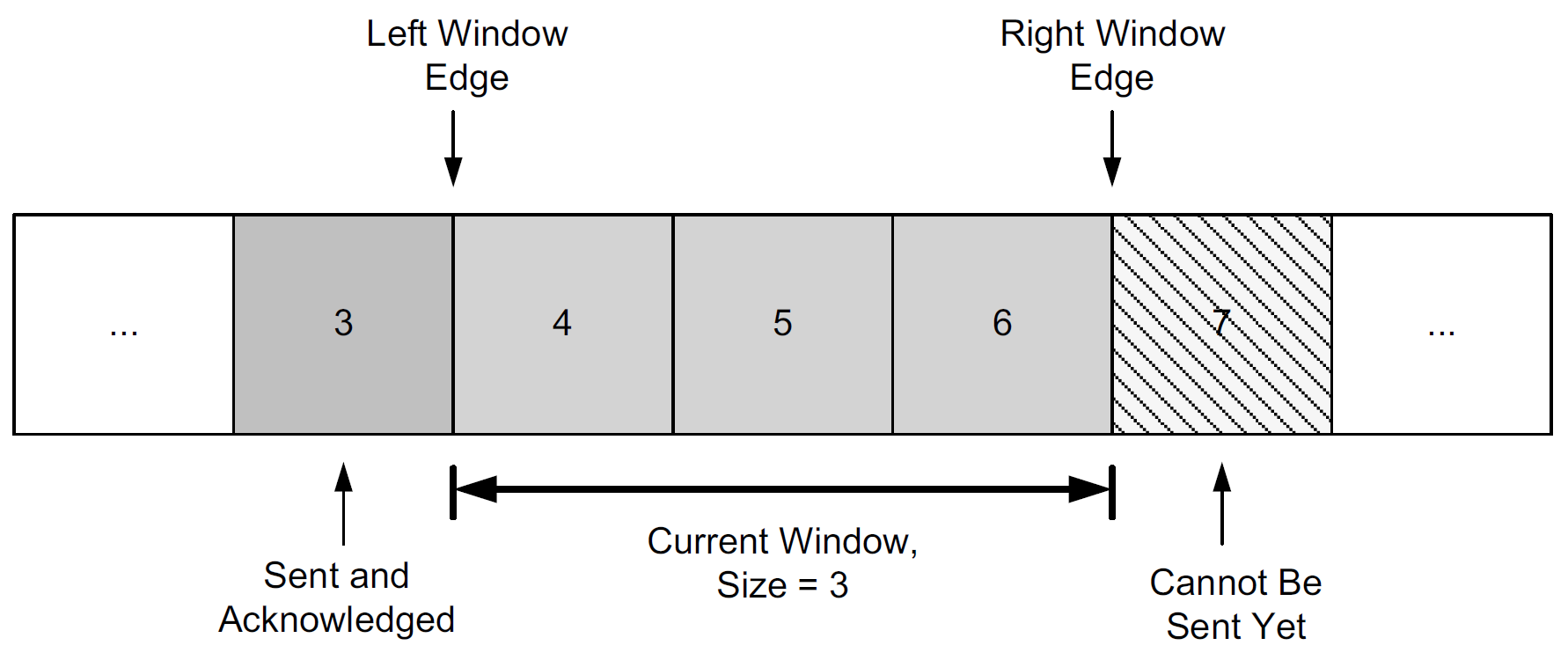

Segment-oriented Sliding Window (참고)

세그먼트 단위로 윈도우를 정의하면, 윈도우는 송신자가 보냈지만 아직 완전히 ACK 받지 못한 세그먼트들의 집합이다.

TCP는 이 방식을 쓰지 않는다. TCP의 시퀀스 번호는 페이로드의 바이트 오프셋(byte offset)이기 때문이다.

Byte-oriented Sender-side Sliding Window

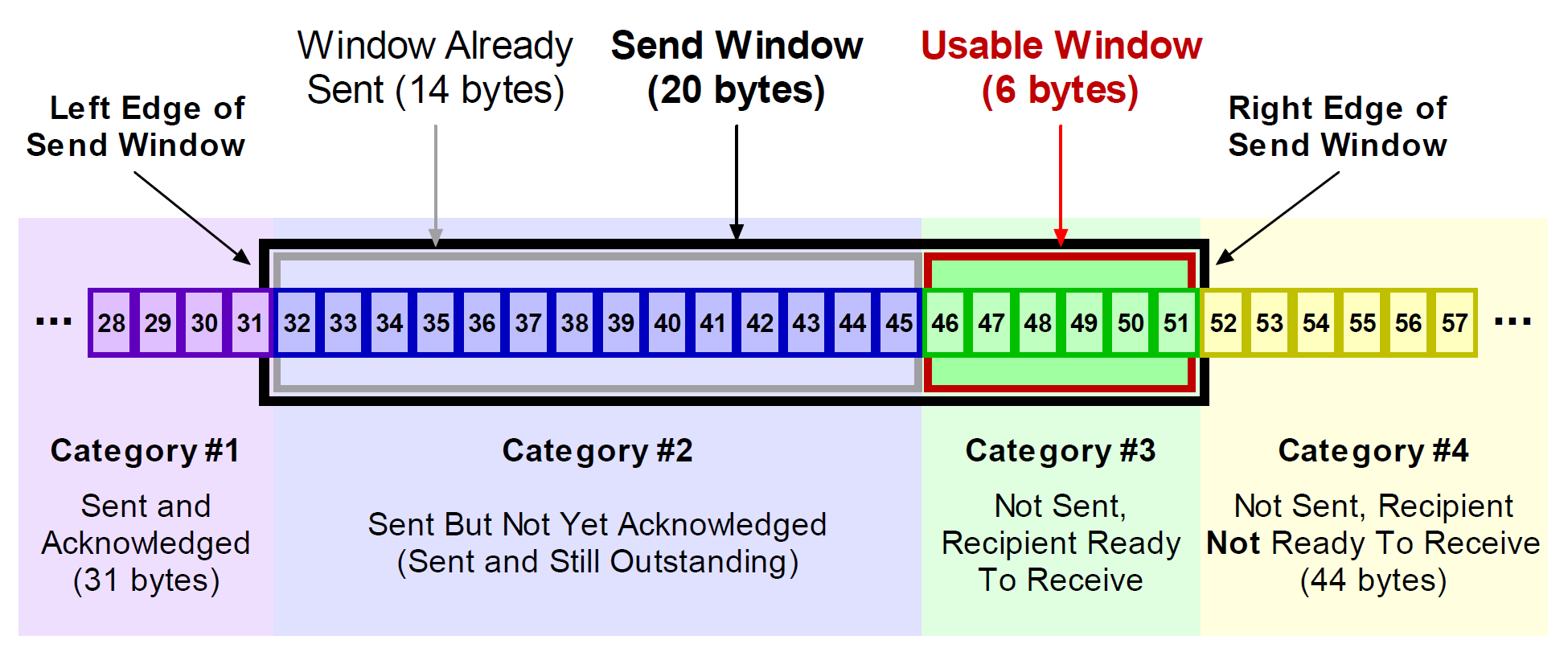

송신측 버퍼는 4개 카테고리로 나뉜다.

• Category #1: 이미 전송하고 ACK까지 받은 바이트 (버퍼에서 제거 가능)
• Category #2: 전송했지만 ACK를 못 받은 바이트 — in-flight outstanding bytes
• Category #3: 아직 보내지 않았지만 보낼 수 있는 바이트 — Usable Window
• Category #4: 아직 보낼 수 없는 바이트 (윈도우 바깥)

여기서 Send Window는 카테고리 #2 + #3이고, 그 크기가 송신 윈도우의 크기다.

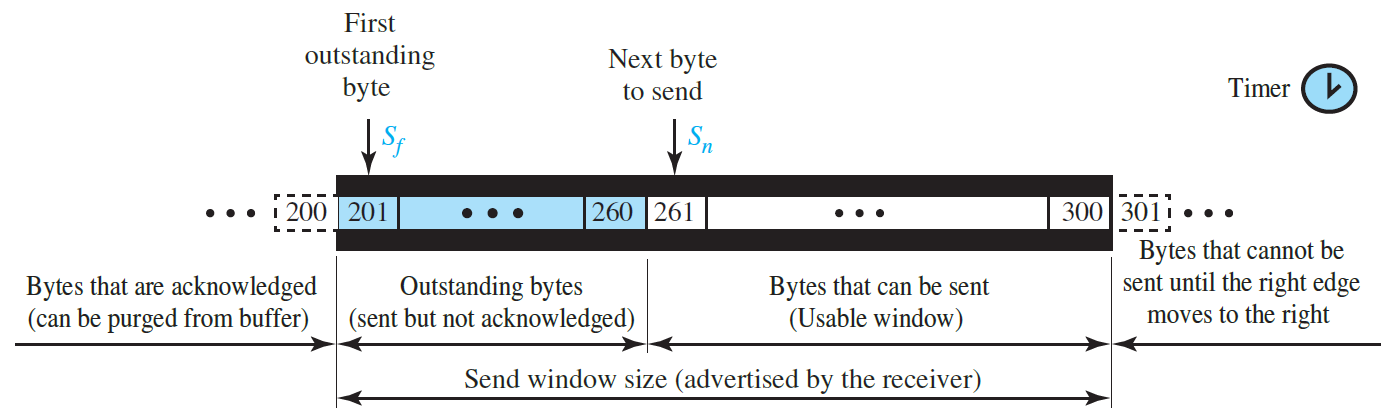

핵심 변수는 셋이다.

• Send Unacknowledged ($S_f$, SND.UNA): 전송했지만 ACK 못 받은 첫 번째 바이트의 시퀀스 번호
• Send Next ($S_n$, SND.NXT): 다음에 전송할 바이트의 시퀀스 번호
• Send Window (SND.WND): 송신 윈도우 크기 = $\min(\text{rwnd}, \text{cwnd})$

윈도우 양 끝 가장자리의 동작은 다음과 같다.

• Closing (왼쪽 가장자리 이동): 첫 번째 outstanding 바이트가 $n$보다 작고 ACK $n$이 도착하면 왼쪽 가장자리가 $n$으로 이동한다 — 윈도우는 이동하지만 크기는 변하지 않는다
• Opening (오른쪽 가장자리 우측 이동): 송신 윈도우 크기가 커진다
• Shrinking (오른쪽 가장자리 좌측 이동): 송신 윈도우 크기가 줄어든다. TCP는 흐름 제어로 rwnd를 바꾸고, 혼잡 제어로 cwnd를 바꾸며 결과적으로 $\min(\text{rwnd}, \text{cwnd})$가 변할 수 있다

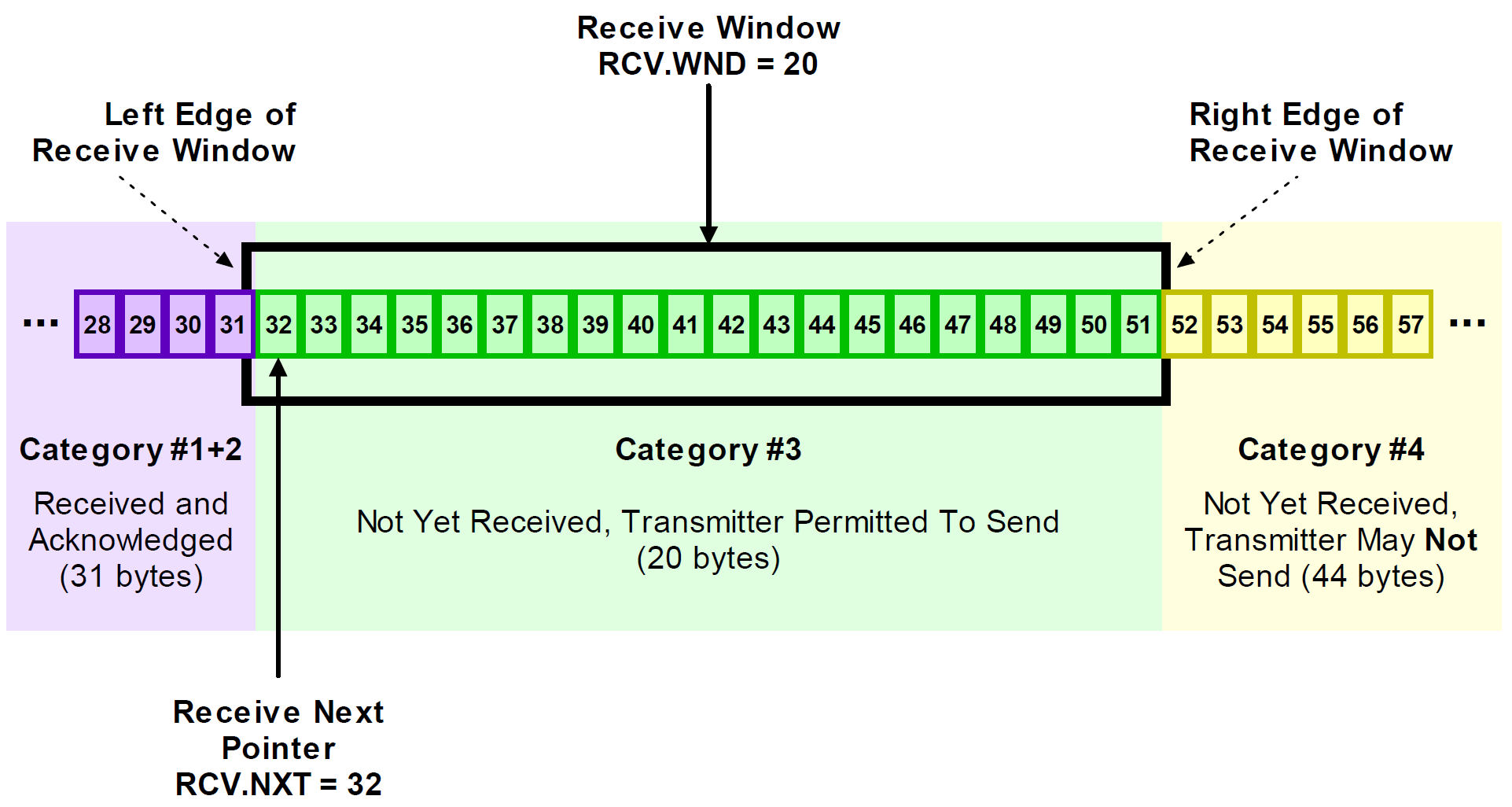

Byte-oriented Receiver-side Sliding Window

수신측은 두 가지 변수를 관리한다.

• Receive Next ($R_n$, RCV.NXT): 다음에 받기를 기대하는 바이트의 시퀀스 번호
• Receive Window ($rwnd$, RCV.WND): 송신자에게 “광고(advertise)”하는 수신 윈도우 크기

수신 윈도우의 동작:

• Opening: 수신 프로세스가 더 많은 바이트를 읽어가면 rwnd가 커진다
• Closing: 새 세그먼트가 도착하여 $R_n$이 전진하면 윈도우가 닫힌다
• $R_n$이 프로세스의 소비 속도보다 빨리 전진하면 rwnd는 shrinks
• 두 속도가 같으면 rwnd는 stays open

---

TCP Flow Control

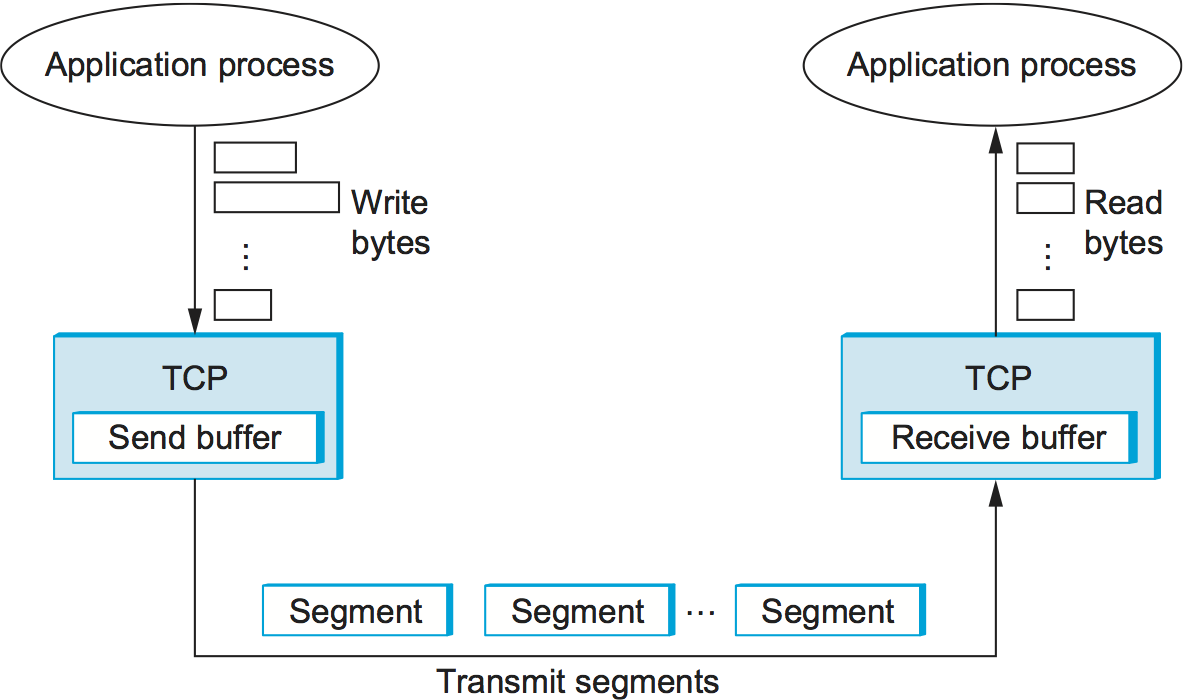

동기

수신 앱이 수신 버퍼에서 천천히 데이터를 읽으면 어떻게 될까. 송신자는 계속 데이터를 보내는데(push 방식), 수신 버퍼가 가득 차면 들어오는 세그먼트는 폐기될 수밖에 없다.

흐름 제어는 producer-consumer 사이의 속도 매칭 서비스다. TCP는 속도(rate) 대신 윈도우 크기로 이를 구현한다.

핵심은 다음과 같다.

• TCP 수신자는 TCP 헤더의 rwnd 필드에 자유 버퍼 공간을 광고한다
• RcvBuffer 크기는 소켓 옵션으로 설정(기본 4096 bytes)되며, OS가 자동 조정하기도 한다
• 송신자는 unACKed(“in-flight”) 데이터를 광고받은 rwnd 이하로 제한한다
• 송신 윈도우 크기 = $\min(\text{rwnd}, \text{cwnd})$

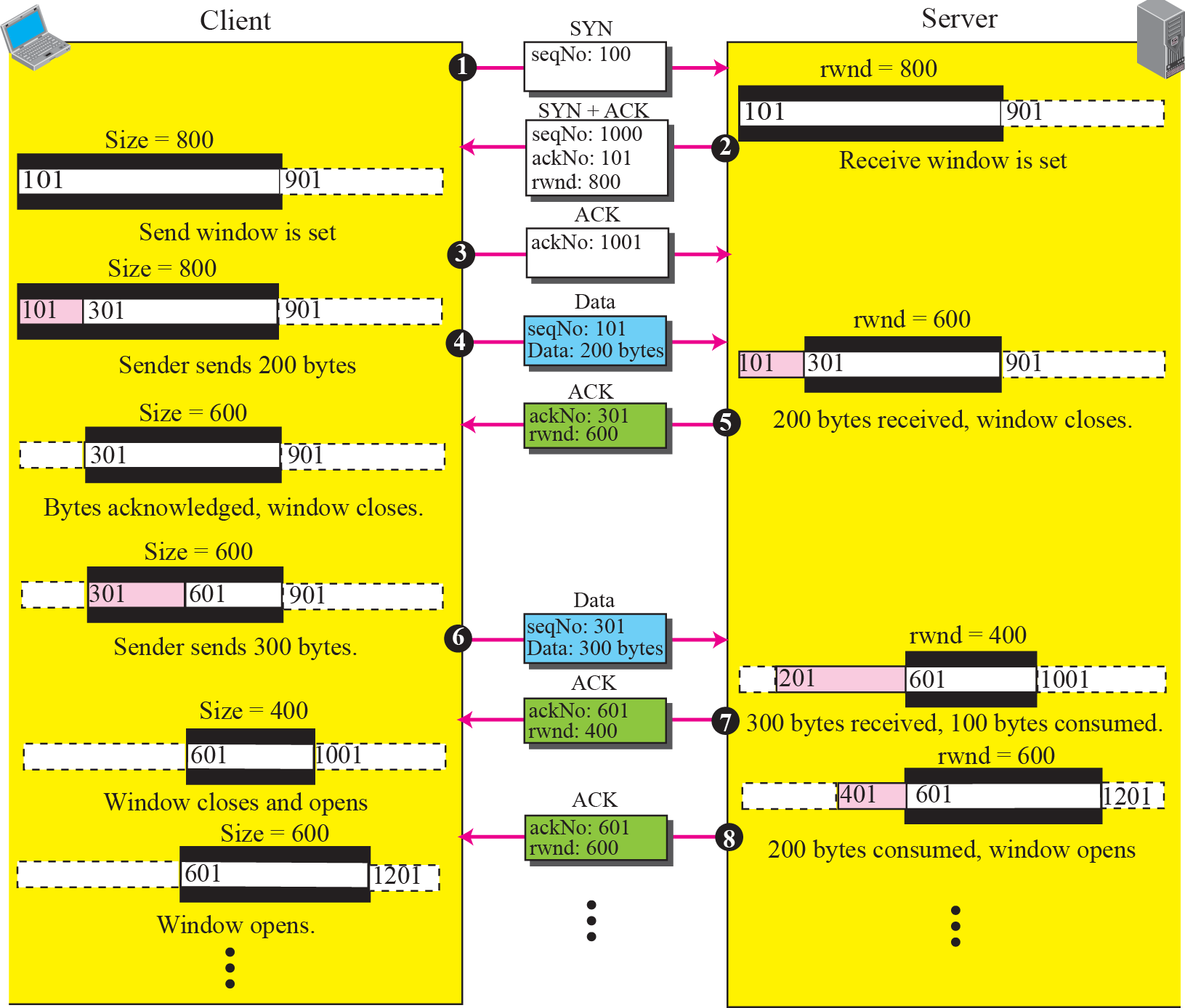

예시

연결 설립 시 양쪽이 rwnd를 광고하고, 이후 데이터 전송에 따라 윈도우가 닫히고 열린다.

수신 버퍼에 데이터가 쌓이면 rwnd가 줄어들고, 앱이 데이터를 읽어가면 다시 늘어나는 흐름이다.

---

Variable Window Size 관련 이슈

Silly Window Syndrome (SWS)

윈도우 크기가 동적으로 변하는 과정에서 발생하는 성능 문제다. ‘silly’는 작은 단위 생산/소비로 인한 큰 처리/전송 오버헤드를 의미한다.

수신측 SWS 시나리오:

수신 버퍼가 꽉 찬 상태에서 앱이 1바이트씩 천천히 읽으면, 1바이트 공간이 생길 때마다 rwnd=1을 광고하게 된다. 송신측은 1바이트만 보낼 수 있고, 결국 40바이트 헤더에 1바이트 데이터라는 비효율적인 세그먼트가 반복된다.

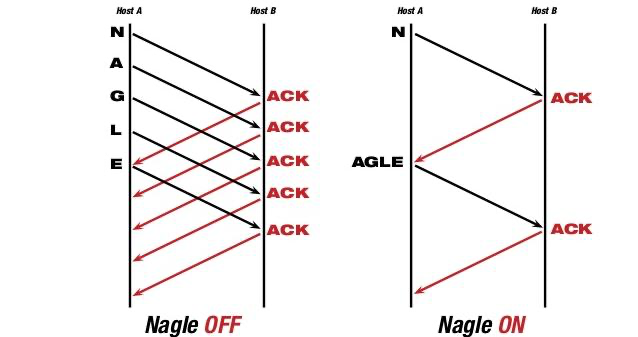

Nagle’s Algorithm (송신측 SWS 회피)

송신 앱이 1바이트씩 천천히 쓰면 41바이트 세그먼트가 다량 in-flight 상태가 된다. John Nagle의 해결책([RFC 896]):

1. 첫 번째 데이터는 1바이트라도 즉시 전송
2. 이후엔 데이터를 출력 버퍼에 누적하면서 ACK 수신 또는 MSS만큼 데이터 누적 중 하나가 충족될 때까지 대기
3. 충족되면 세그먼트 전송, 2단계 반복

Receiver-Side SWS 회피

Nagle이 켜져 있어도 수신측 SWS는 여전히 발생한다. 수신 TCP의 읽기 동작이 작은 rwnd를 광고하는 ACK를 유발하기 때문이다. 해결책은 두 가지다.

Clark’s solution ([RFC 813]): 데이터 도착 시 ACK는 즉시 보내되, 수신 버퍼의 절반이 비거나 MSS 크기 세그먼트를 수용할 공간이 생길 때까지 rwnd=0을 광고한다.

Delayed ACK: 세그먼트 도착 시 즉시 ACK를 보내지 않고, 수신 버퍼에 적당한 공간이 생길 때까지 기다린다. 단, 송신측이 손실로 오인해 불필요하게 재전송할 수 있다는 부작용이 있다. [RFC 1122] 및 [RFC 9293]은 다음을 요구한다.

• ACK 지연은 0.5초 미만이어야 한다 (MUST)
• 최소 두 번째 full-sized 세그먼트마다 또는 2 × RMSS의 새 데이터마다 ACK를 생성해야 한다 (SHOULD)

---

TCP Error Control

TCP의 오류 제어는 세 가지 도구로 이루어진다.

• Checksum: 오류 탐지
• Acknowledgment: 보낸 데이터가 받았는지 확인
• Timeout: 손실 추정 후 재전송

ACK 생성 규칙

[RFC 5681] 기반의 수신측 ACK 생성 규칙(Kurose-Ross 정리)은 다음과 같다.

Event	TCP Receiver Action
순서대로 도착, 기대 seq#, 이전 데이터 모두 ACK 완료	Delayed ACK. 다음 세그먼트까지 최대 500ms 대기, 없으면 ACK 전송
순서대로 도착, 기대 seq#, 한 세그먼트가 ACK 대기 중	즉시 누적(cumulative) ACK 전송
순서 어긋난 도착, 기대보다 큰 seq# (gap 감지)	즉시 duplicate ACK 전송, 다음 기대 바이트의 seq# 통지
gap을 부분/전부 채우는 세그먼트 도착	gap의 낮은 끝에서 시작하면 즉시 ACK 전송

교과서의 6가지 규칙으로 정리하면:

1. 데이터를 보낼 때는 ACK 피기백(piggyback) — 트래픽 감소
2. 순서대로 받았고 직전 세그먼트가 ACK 완료된 경우, ACK 지연 (Kurose-Ross 1번)
3. 순서대로 받았으나 직전이 unACK 상태면 즉시 ACK — 한 번에 unACK 두 개를 넘기지 않는다 (Kurose-Ross 2번)
4. 순서 어긋난 큰 seq# 도착 시 즉시 ACK — 빠른 재전송(fast retransmission)을 유도 (Kurose-Ross 3번)
5. 누락된 세그먼트가 도착하면 새 기대 seq#를 즉시 알림 (Kurose-Ross 4번)
6. 중복 세그먼트는 폐기하되 즉시 누적 ACK 전송 — 이전 ACK 손실 가능성에 대응

오류 제어 시나리오

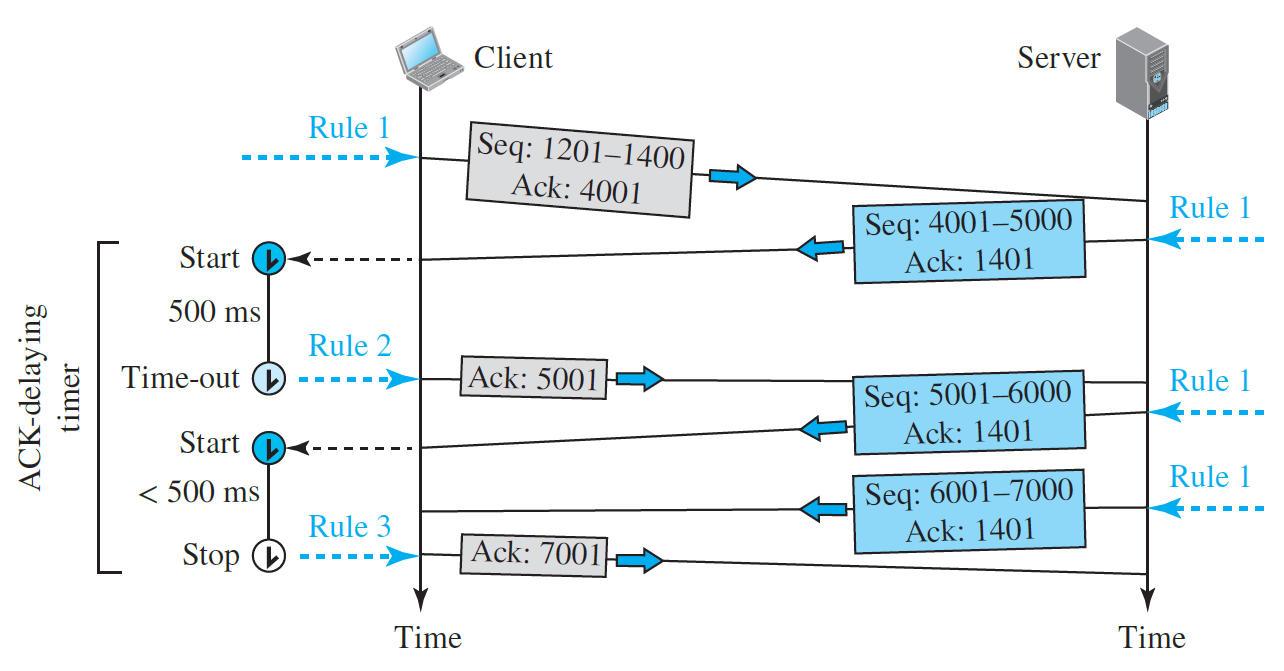

Scenario 1: 정상 동작

규칙 1로 ACK가 피기백되고, ACK 지연 타이머가 만료되면 규칙 2로 ACK 전송, 두 번째 세그먼트가 도착하면 규칙 3으로 즉시 누적 ACK 전송.

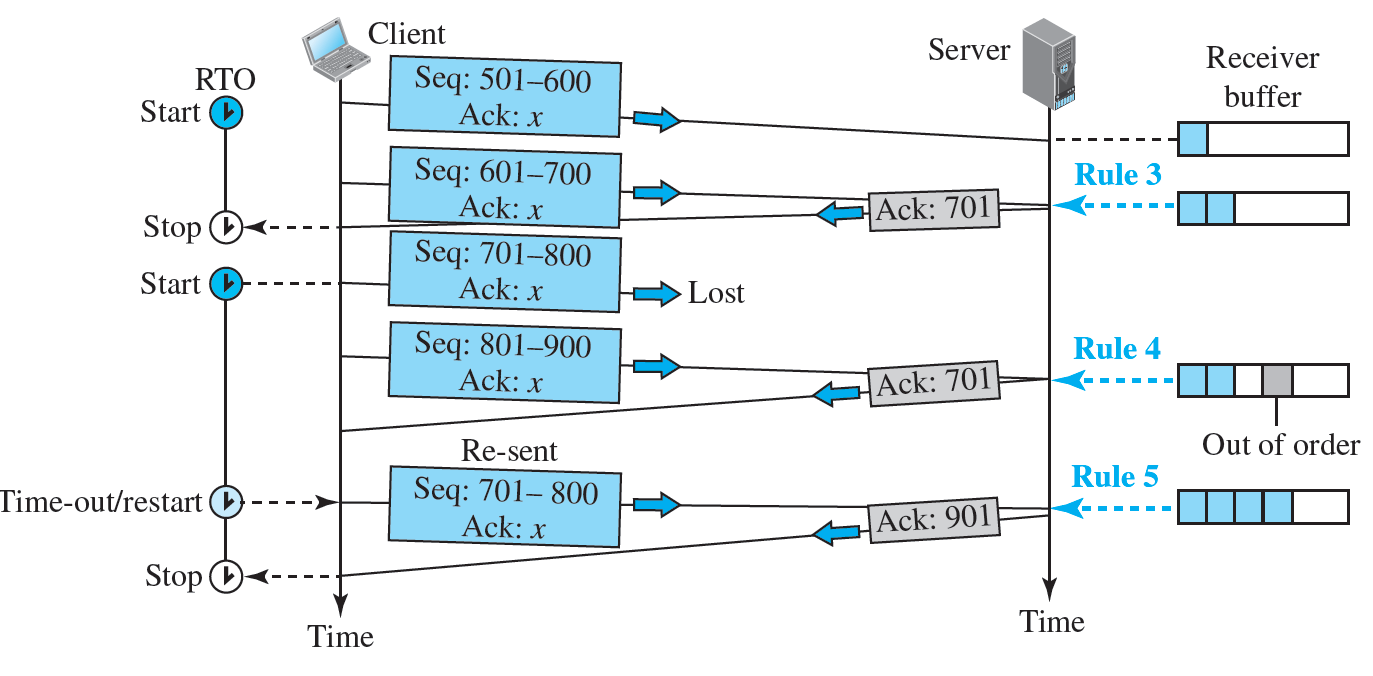

Scenario 2: 세그먼트 손실

701-800이 손실되고 801-900이 먼저 도착하면 gap이 발생한다. 수신측은 규칙 4에 따라 Ack: 701을 즉시 보내며(duplicate ACK), 이는 fast retransmission을 유도하는 신호가 된다. 누락이 채워지면 규칙 5로 새 ACK 전송.

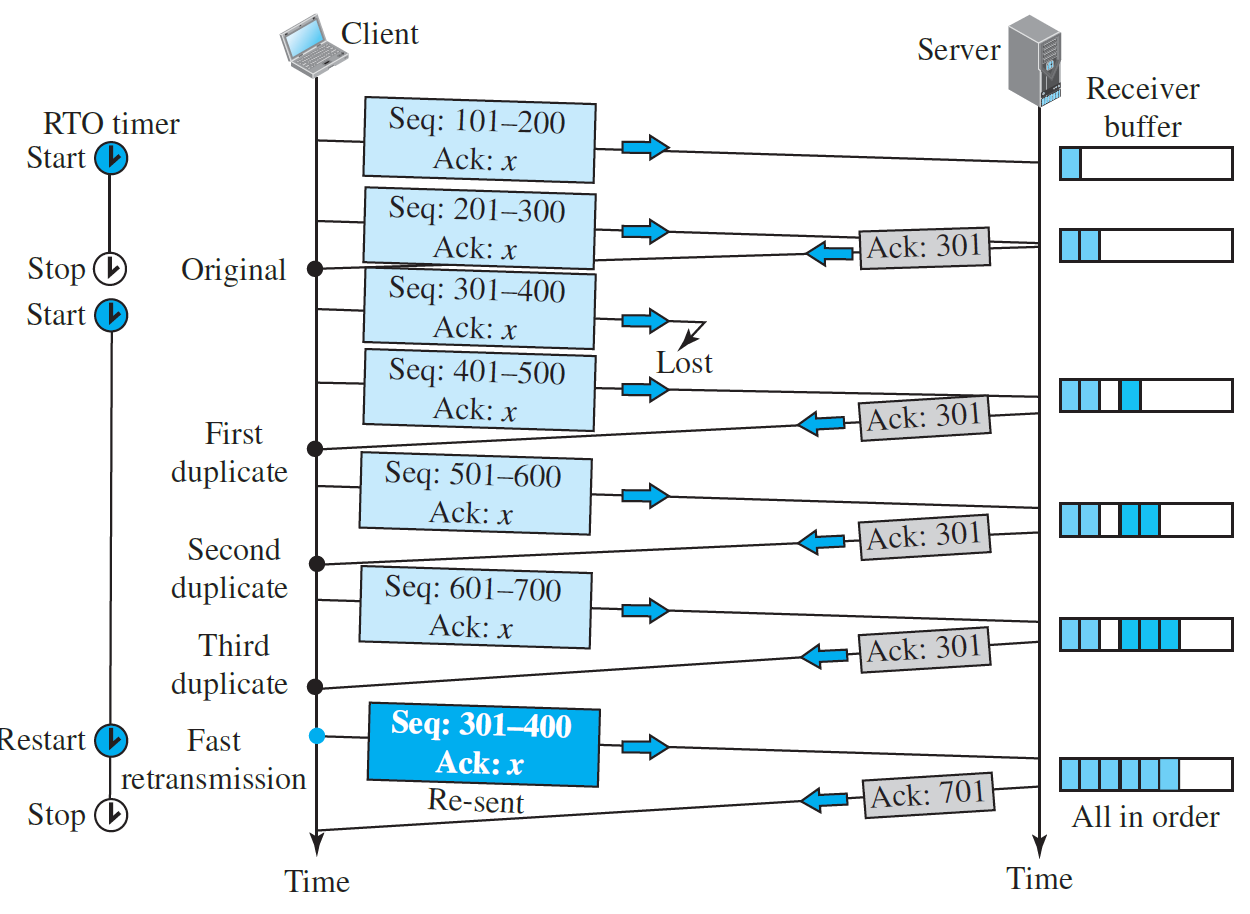

Scenario 3: Fast Retransmission

타임아웃을 기다리지 않고 빠르게 재전송하기 위해, 오늘날 대부분의 구현은 3개의 duplicate ACK 수신 시 즉시 누락 세그먼트를 재전송한다.

동일한 ACK가 4번(원본 + 3 duplicate) 도착하면 timeout 전이라도 즉시 재전송한다. duplicate ACK는 후속 세그먼트들이 수신측에 도달했다는 뜻이므로 네트워크 상태가 양호함을 시사한다.

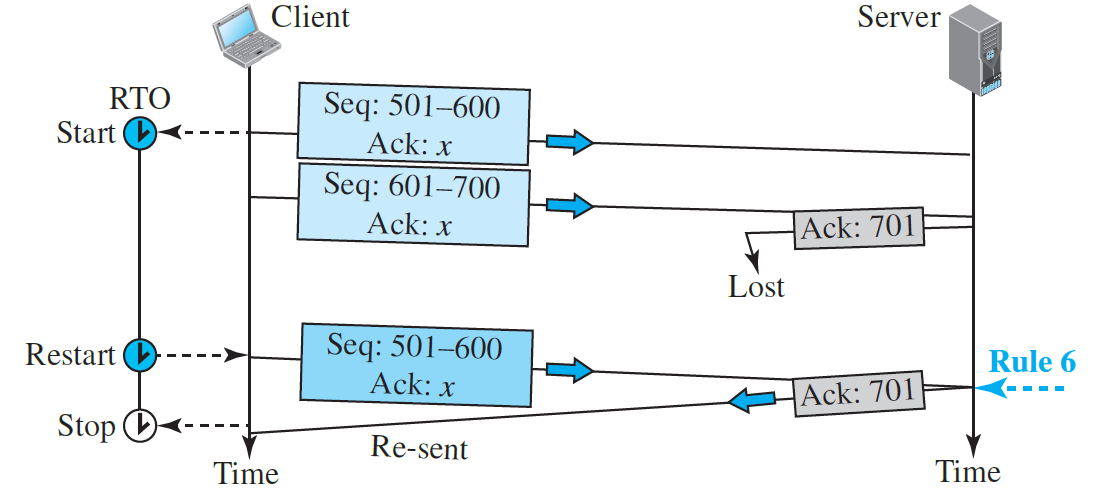

Scenario 5: 손실 ACK가 재전송으로 보정

ACK가 손실되어 타임아웃 발생 → 재전송 → 수신측은 규칙 6에 따라 중복 세그먼트를 폐기하면서도 누적 ACK를 다시 보낸다.

---

Retransmission Timeout (RTO) 설정

RTO를 얼마로 잡아야 패킷 손실로 판단하고 재전송할지 결정할 수 있다. TCP 표준 [RFC 9293]은 [RFC 6298] 알고리즘을 MUST로 요구한다.

이상적으로는 forward trip time + receiver processing + backward trip time + sender processing의 합을 알면 되지만, 실제로는 어느 것도 정확히 알 수 없다. 측정 가능한 값들도 시간에 따라 변한다. 따라서 통계적 추정이 필요하다.

Naive RTT Estimation

가장 단순한 추정은 표본 평균이다.

\[\overline{RTT} = \frac{RTT_1 + RTT_2 + \cdots + RTT_n}{n}\]

하지만 측정 시점이 다르다는 점을 고려해야 한다. 가중 평균이 더 합리적이다.

\[\overline{WRTT} = \frac{w_1 RTT_1 + w_2 RTT_2 + \cdots + w_n RTT_n}{w_1 + w_2 + \cdots + w_n}\]

문제는 단순한 알고리즘이 필요하다는 점이다.

TCP의 RTO 계산 알고리즘

SmoothedRTT 추정은 Exponential Weighted Moving Average (EWMA)로 계산한다. 과거 표본의 영향이 지수적으로 빠르게 감소한다.

\[\text{SmoothedRTT} = (1 - \alpha) \cdot \text{SmoothedRTT} + \alpha \cdot \text{MeasuredRTT}\]

• 일반적으로 $\alpha = 0.125$
• 첫 측정: $\text{SmoothedRTT} = \text{MeasuredRTT}$

RTT Variation도 EWMA로 추정한다. MeasuredRTT와 SmoothedRTT의 편차에 대한 EWMA다.

\[\text{RTTVAR} = (1 - \beta) \cdot \text{RTTVAR} + \beta \cdot |\text{MeasuredRTT} - \text{SmoothedRTT}|\]

• 일반적으로 $\beta = 0.25$
• 첫 측정: $\text{RTTVAR} = \text{MeasuredRTT}/2$

RTO는 SmoothedRTT에 “안전 마진(safety margin)”을 더한다.

\[\text{RTO} = \text{SmoothedRTT} + \max(G, K \cdot \text{RTTVAR})\]

• 일반적으로 $K = 4$
• 초기 RTO: 1초 ([RFC 6298]) 또는 3초 ([RFC 2988])

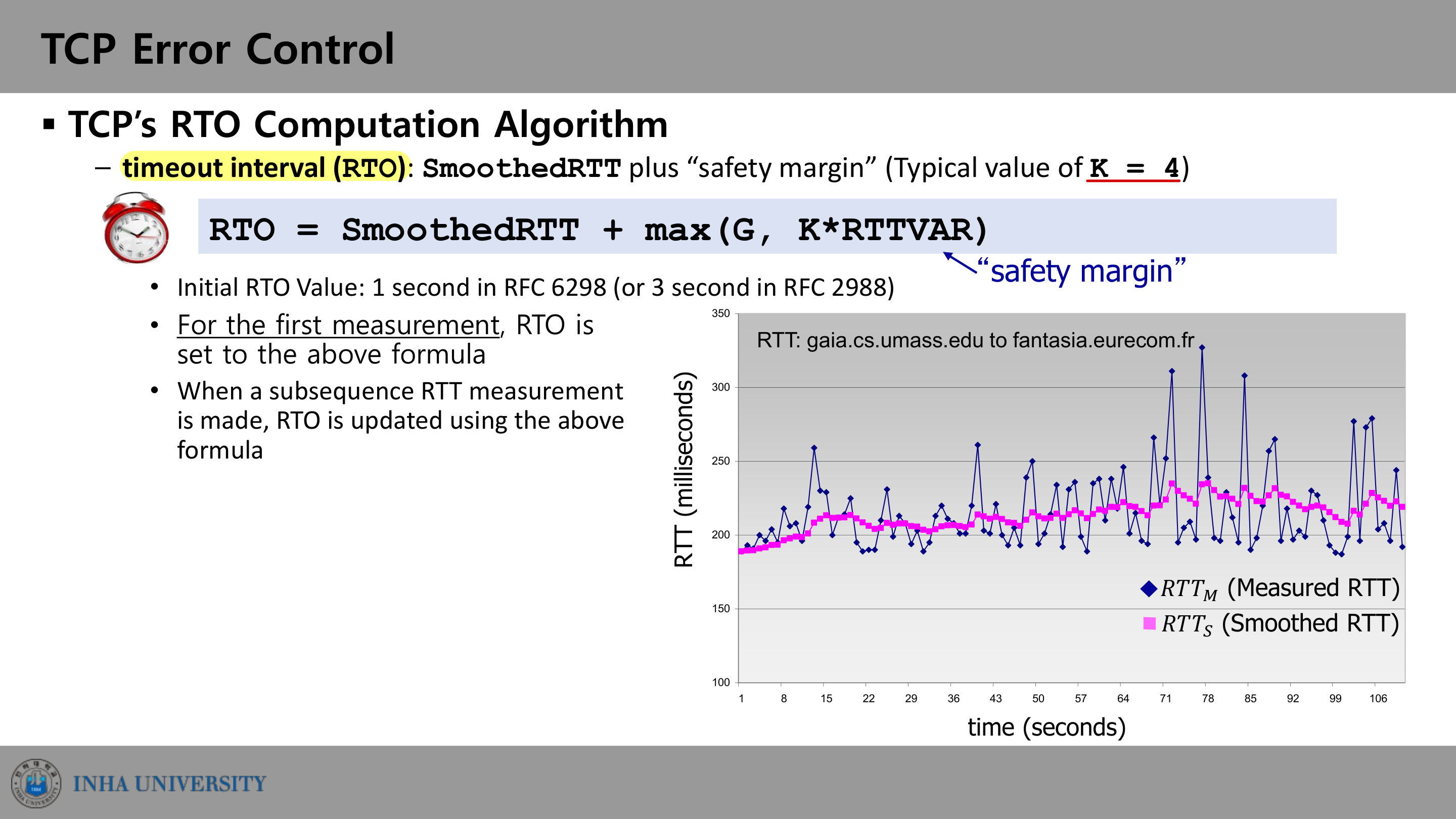

MeasuredRTT(파란 점)는 크게 변동하지만 SmoothedRTT(분홍 사각형)는 안정적으로 평활화된다.

계산 예시

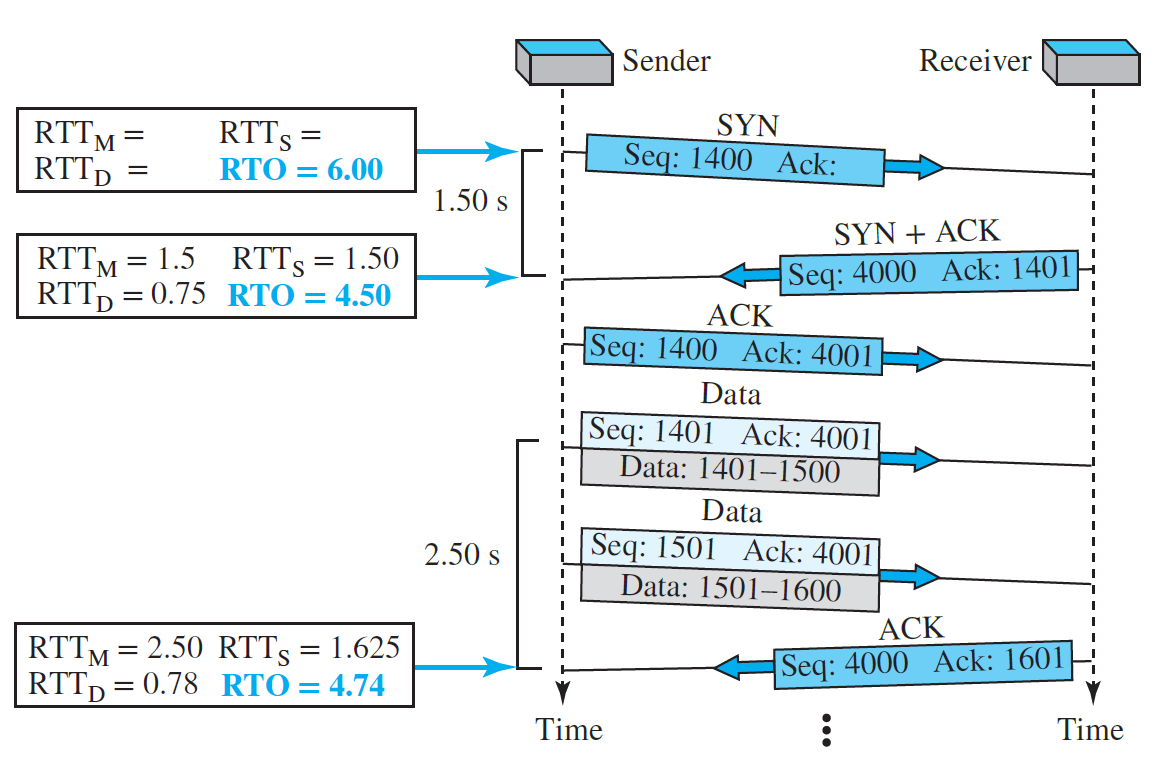

SYN 전송 시점에는 측정값이 없으므로 RTO를 6초로 둔다. SYN+ACK가 1.5초 후 도착하면:

\[\begin{aligned} RTT_M &= 1.5 \\ RTT_S &= 1.5 \\ RTT_D &= 1.5 / 2 = 0.75 \\ RTO &= 1.5 + 4 \times 0.75 = 4.5 \end{aligned}\]

이후 데이터 ACK가 2.5초 후 도착하면:

\[\begin{aligned} RTT_M &= 2.5 \\ RTT_S &= \tfrac{7}{8}(1.5) + \tfrac{1}{8}(2.5) = 1.625 \\ RTT_D &= \tfrac{3}{4}(0.75) + \tfrac{1}{4}|1.625 - 2.5| = 0.78 \\ RTO &= 1.625 + 4 \times 0.78 = 4.74 \end{aligned}\]

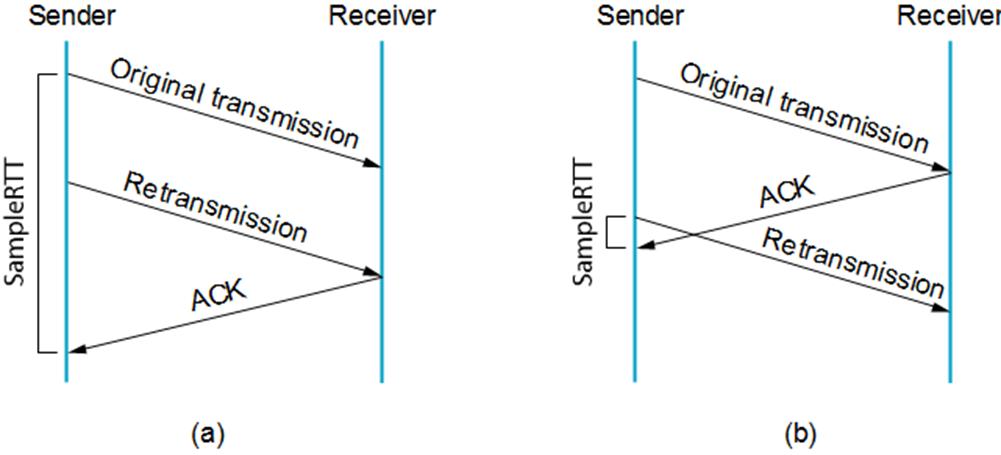

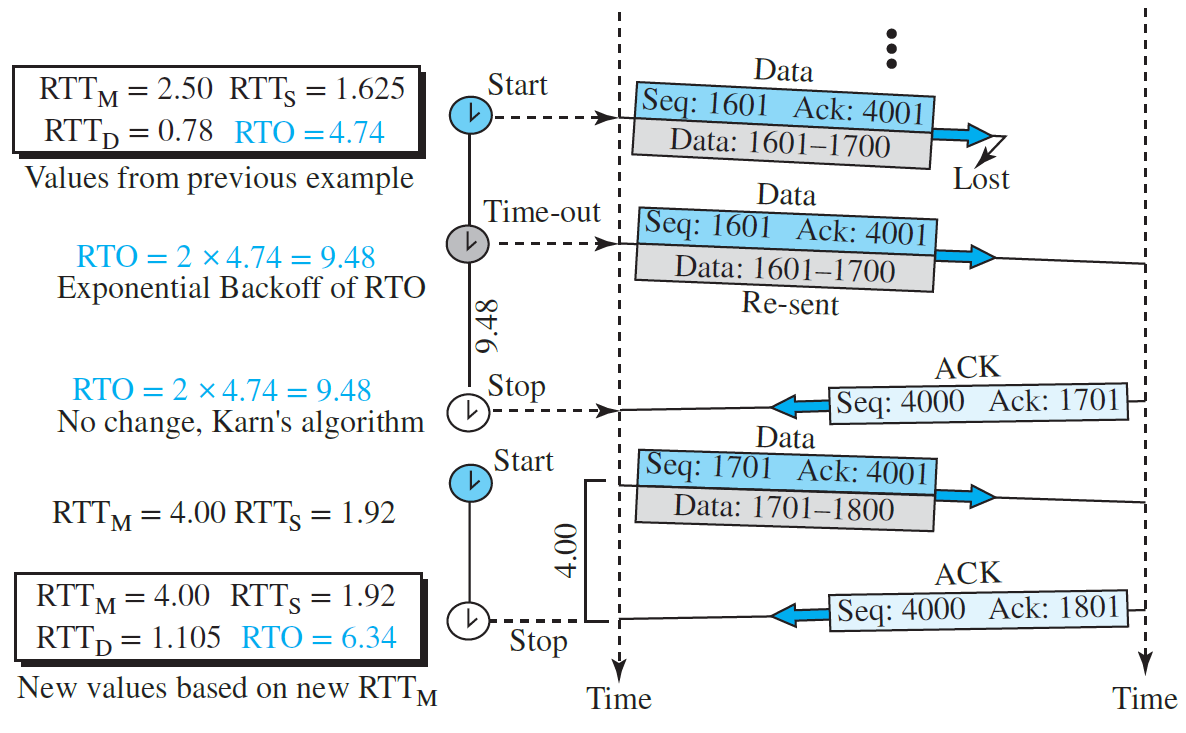

Karn’s Algorithm

재전송된 세그먼트의 RTT 측정은 모호하다. 받은 ACK가 원본에 대한 것인지 재전송본에 대한 것인지 구분할 수 없기 때문이다.

Karn’s algorithm의 규칙은 단순하다.

• 재전송된 세그먼트에 대해 RTT를 업데이트하지 않는다
• 재전송되지 않은 세그먼트에 대한 ACK를 받아야만 RTT 측정을 재개한다

그리고 [RFC 6298]의 Exponential Backoff: 재전송마다 RTO를 두 배로 늘려야 한다(MUST). 최대값을 설정할 수 있다(MAY).

손실 발생 시 RTO가 4.74 → 9.48로 두 배가 되고, Karn 규칙에 따라 재전송본의 ACK는 RTT 측정에 쓰지 않는다. 이후 새 데이터의 정상 ACK가 도착하면 그 측정값으로 RTT 변수들이 다시 갱신된다.
